Diseño e Instalación de Redes de Aire Comprimido Industrial
Proyectamos y ejecutamos sistemas eficientes llave en mano: desde el montaje de la sala de compresores hasta la distribución en puntos de consumo, garantizando presión estable y cero fugas.
Líneas de aire comprimido para una producción con presión estable
Proyectamos e instalamos sistemas para fábricas y líneas productivas. Aseguramos un trazado ordenado, puntos de consumo definidos y presión constante para garantizar la máxima eficiencia en su operación diaria.
Distribución calculada para abastecer consumos reales, contemplar futuras ampliaciones y mantener las caídas de presión estrictamente controladas.
Ejecución integral llave en mano: cañerías, bajadas, válvulas, drenajes, soportes y puntos de conexión listos para operar.
Intervenciones planificadas estratégicamente para reducir al mínimo las paradas de planta y mantener la disponibilidad de aire en todo momento.

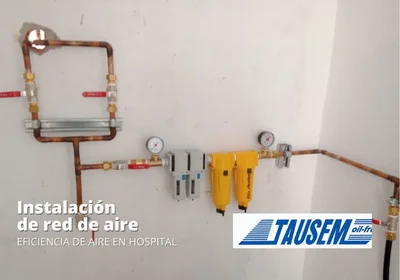

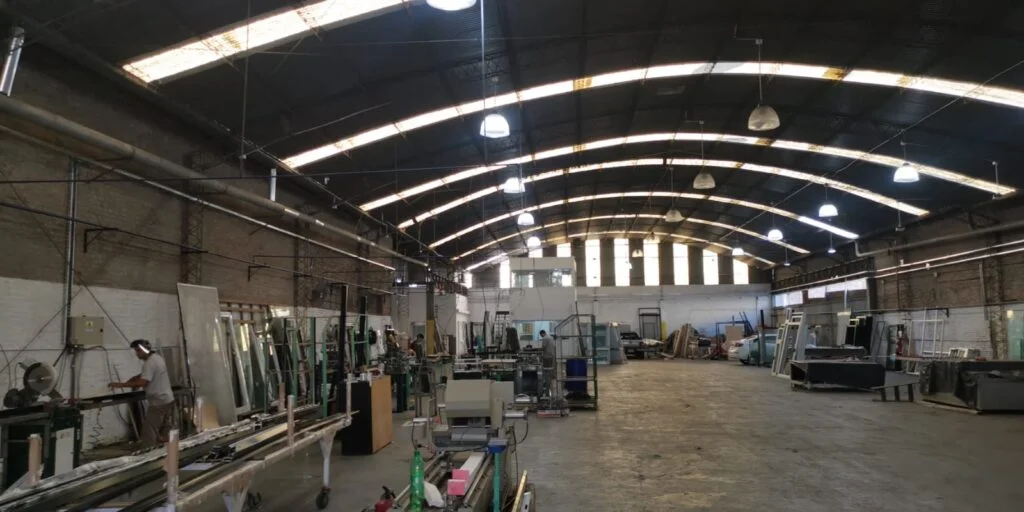

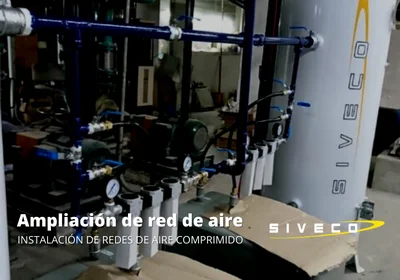

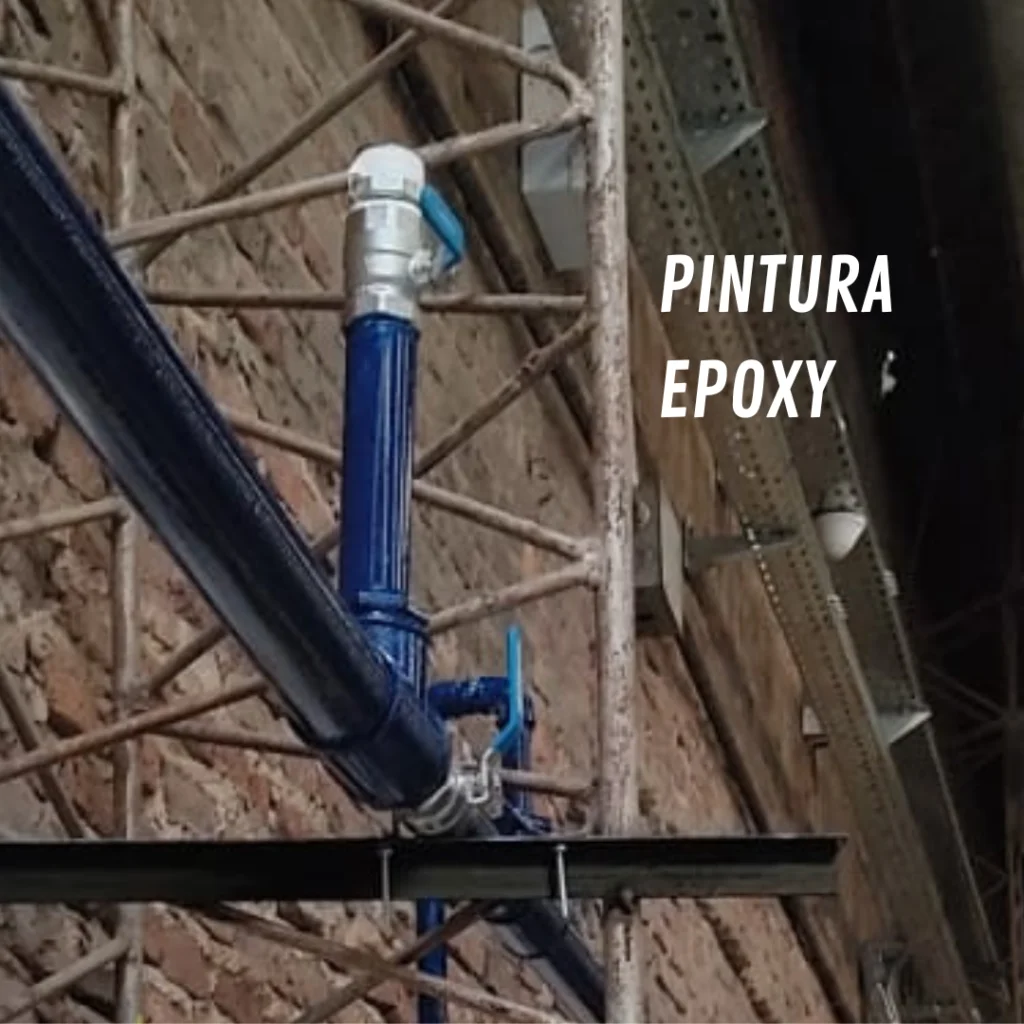

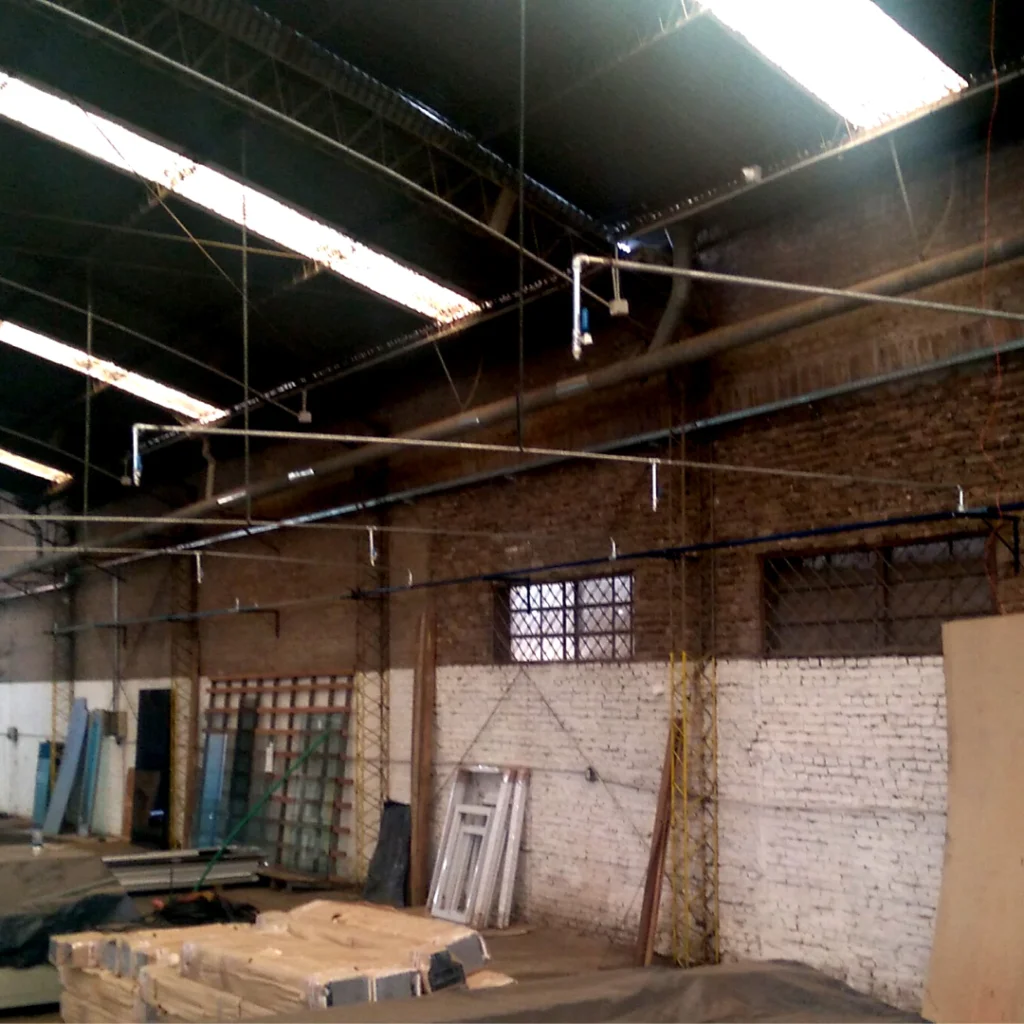

Obras ejecutadas y montajes industriales
Registros reales de nuestras instalaciones de redes de aire comprimido. Ingeniería, trazado de cañerías y ejecución llave en mano para diversos sectores productivos.
¿Sabías que una fuga de 3 mm en una red de aire a 7 bar equivale a tirar 1000 kWh de electricidad al mes?

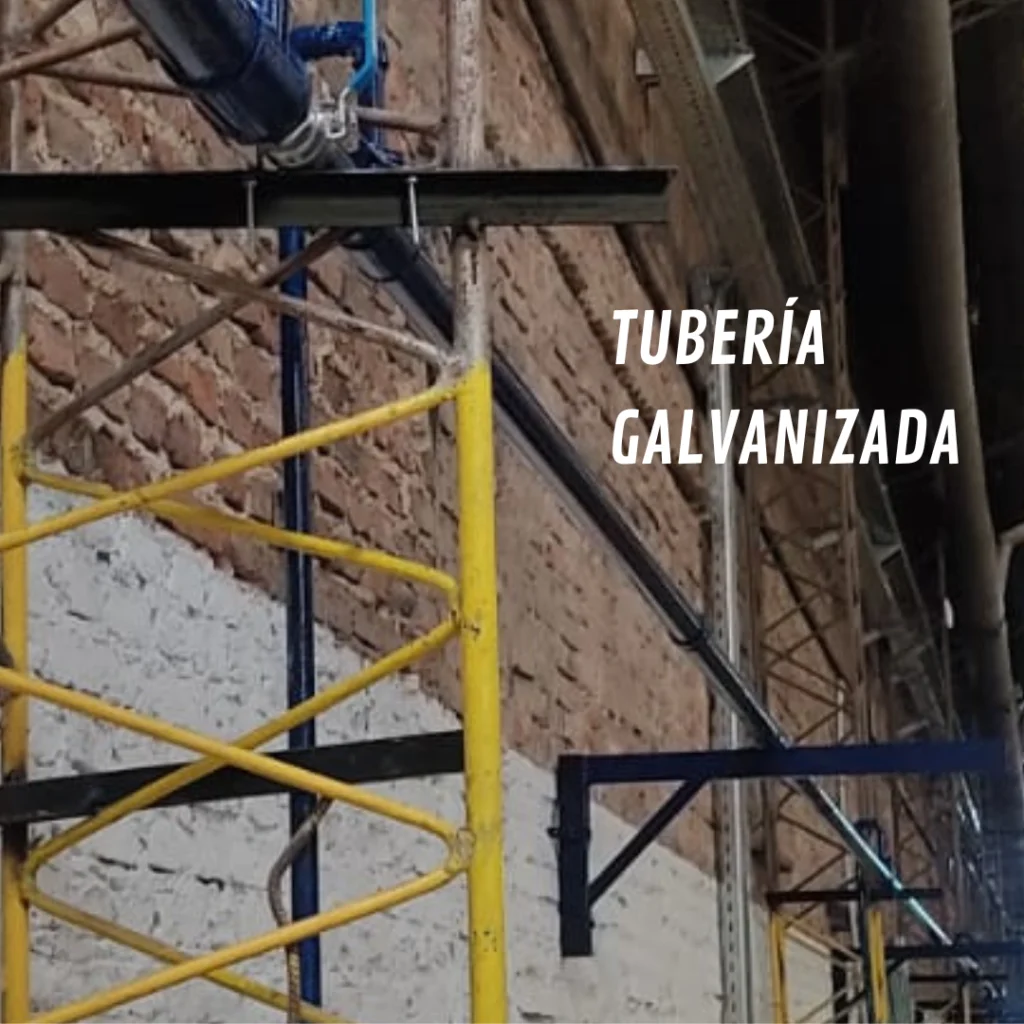

Las redes de caño galvanizado o roscado acumulan fugas invisibles en las juntas y oxidan internamente las cañerías. La tubería de aluminio extruido con juntas tóricas de nitrilo asegura cero fugas y una superficie interna rugosa ultra-baja.
Cómo diseñamos el recorrido, las bajadas y los puntos de consumo
Mapa de consumos
Identificamos el compresor, máquinas, herramientas, simultaneidad, presión requerida y puntos de consumo actuales o futuros.
Cálculo de la red
Definimos diámetros, recorrido, bajadas, válvulas, drenajes, pérdidas admisibles y el margen de reserva para ampliaciones.
Montaje industrial
Ejecutamos la instalación de cañerías, soportes, derivaciones y elementos de seccionamiento bajo estrictos estándares técnicos.
Prueba de presión
Verificamos hermeticidad, posibles fugas, condensado y disponibilidad real de caudal de aire en los puntos donde trabaja la producción.
Redes estables, menos pérdidas
Máximo Rendimiento
Evitamos que el compresor trabaje de más y prevenimos caídas de presión en las herramientas.
Diseño Integral
Contemplamos diámetros, simultaneidad, filtros, purgas y mantenimiento futuro.
Escalabilidad
Instalaciones ordenadas que reducen fugas y facilitan futuras ampliaciones de la planta.
Datos que definen una red de aire eficiente y ampliable
Evaluamos sistemas instalados y proyectamos redes nuevas revisando síntomas, historial de fallas y seguridad. Nuestra entrega deja criterios claros para operar mejor: qué se corrigió, qué conviene monitorear, qué repuestos son críticos y qué tareas preventivas evitan paradas no previstas.
Presión de trabajo
La presión se define según herramientas, máquinas, pérdidas admisibles y distancia desde el compresor hasta los puntos de consumo.
Caudal requerido
El caudal requerido se calcula con consumos simultáneos, futuras ampliaciones y capacidad real del compresor instalado.
Fugas
Las fugas elevan consumo eléctrico y reducen disponibilidad; por eso se revisan uniones, bajadas, válvulas y puntos terminales.
Condensado y filtración
Drenajes, pendientes, filtros y separadores de condensado ayudan a evitar agua en línea, corrosión y fallas en herramientas.
Esquema Físico de Distribución de Aire en Anillo Cerrado
El flujo en anillo cerrado permite alimentar a los puntos de consumo desde dos direcciones paralelas, dividiendo el caudal y reduciendo drásticamente las pérdidas de presión locales:
┌──────────┐ ┌───────────┐ ┌──────────┐
│Compresor │ ──► │Secador │ ──► │Tanque │
│Tornillo │ │Frigorífico│ │Pulmón │
└──────────┘ └───────────┘ └──────────┘
│
▼
┌──◄─── Tramo Anillo A ───◄┘
▼ ▼
┌──────┐ ┌──────┐
Bajada CNC ◄──── │DN25 │ │DN25 │ ────► Bajada CNC
│Puesto│ │Puesto│
└──────┘ └──────┘
▼ ▼
└───►─── Tramo Anillo B ───► Purgas de Drenaje
