Instalación de Red de Aire en Fábrica de Aberturas
Diseño y montaje de una red en anillo cerrado con tubería de aluminio para una carpintería de aluminio de gran escala, optimizando el caudal de aire comprimido para punzonadoras y centros de mecanizado CNC.
Fluctuaciones de presión y detención de centros de mecanizado
Una fábrica de aberturas de aluminio en Rosario presentaba caídas súbitas de presión de aire (bajando de 7.0 bar a menos de 5.5 bar) cuando operaban simultáneamente las punzonadoras neumáticas y los centros de corte CNC. Esto provocaba detenciones de seguridad en los equipos automatizados, afectando la calidad de los cortes y la productividad diaria de la nave.
La red original, montada en caño roscado de hierro galvanizado con diseño lineal simple, sufría de severos cuellos de botella por acumulación de condensados y oxidación interna, lo que reducía la sección efectiva de pasaje y dañaba constantemente los actuadores de las herramientas neumáticas.
Distribución en anillo cerrado con bajadas en cuello de cisne
El equipo de Potabilizar Solutions implementó una reingeniería completa del sistema neumático:

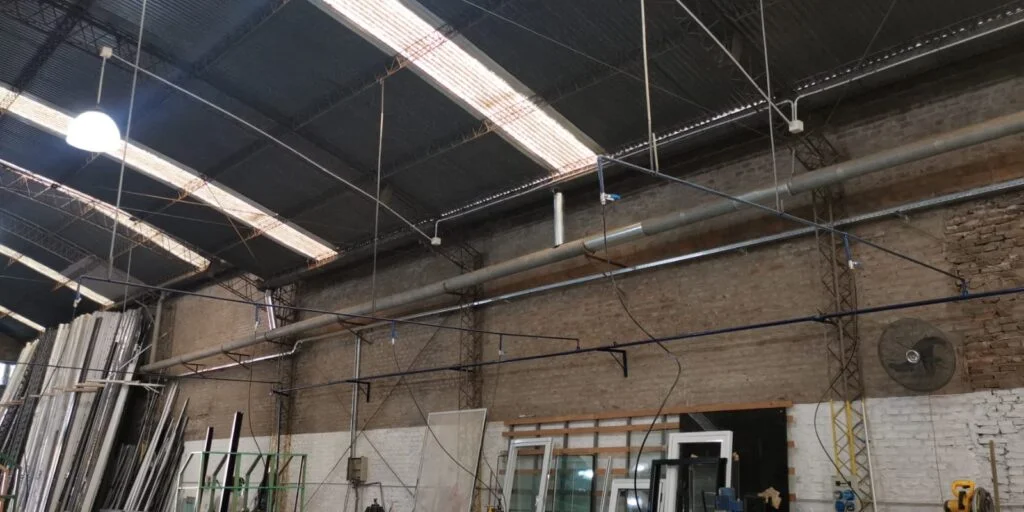

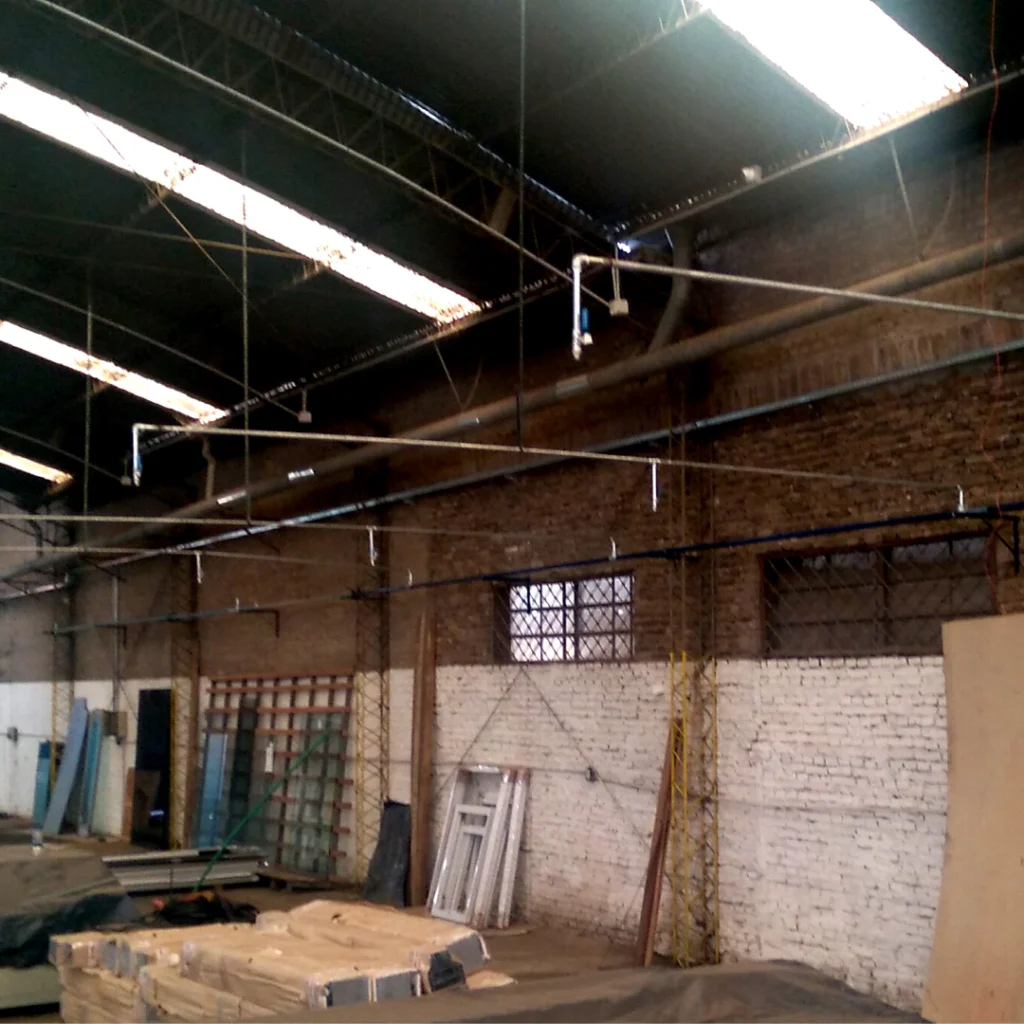

- Tendido en Anillo Cerrado: Se instaló un lazo principal aéreo de 120 metros con caño de aluminio calibrado de 40 mm de diámetro, permitiendo que el aire fluya en dos direcciones paralelas hacia los puntos de mayor consumo, estabilizando la presión de régimen a 7.5 bar.

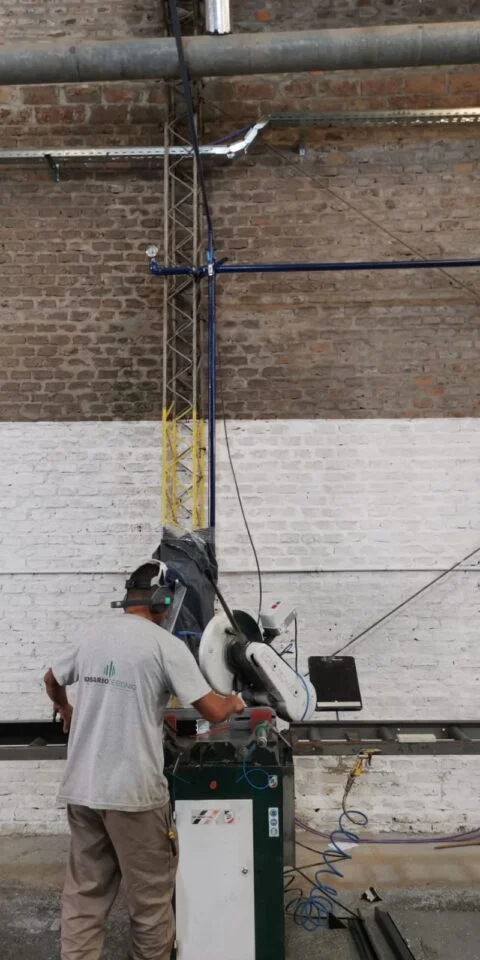

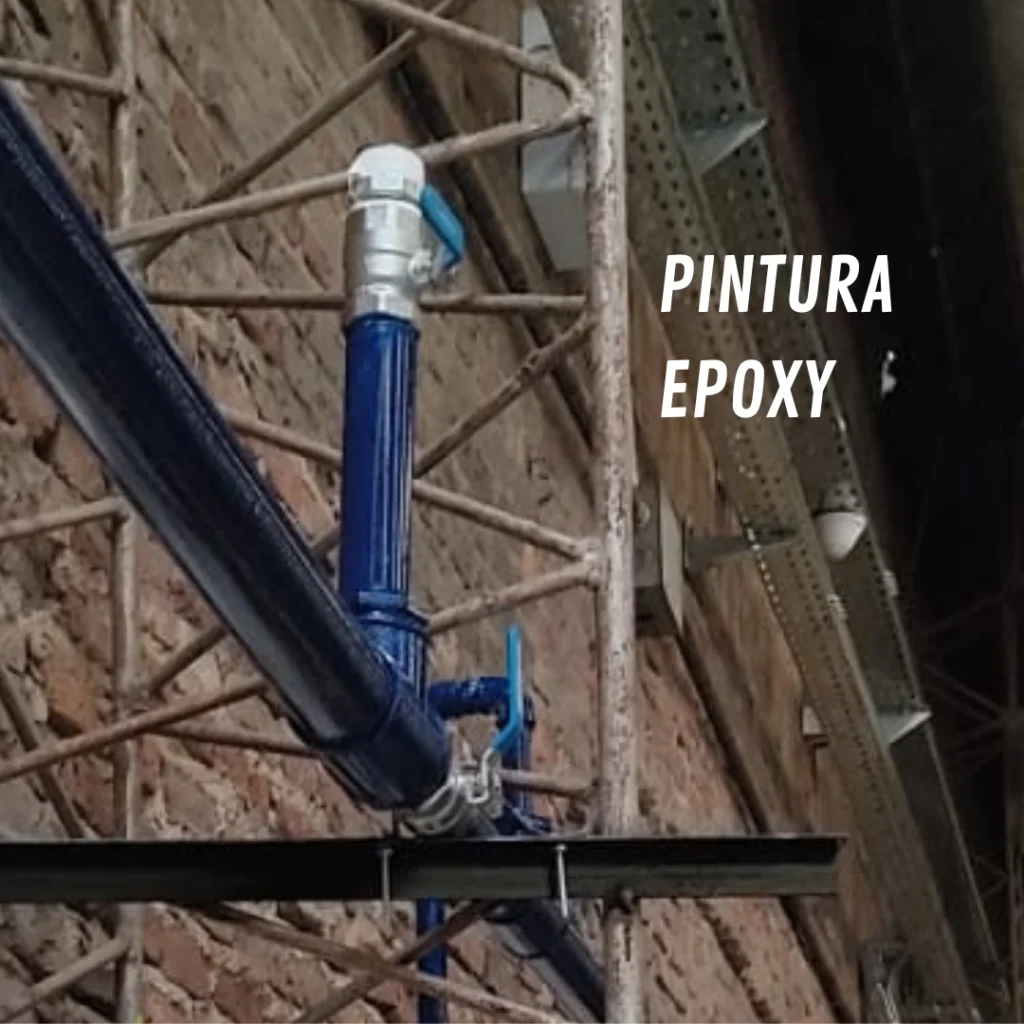

- Bajadas en Cuello de Cisne: Todas las derivaciones a los puestos de trabajo se realizaron desde la parte superior del tubo principal, impidiendo mecánicamente el arrastre de condensados de agua hacia las máquinas CNC y herramientas manuales.

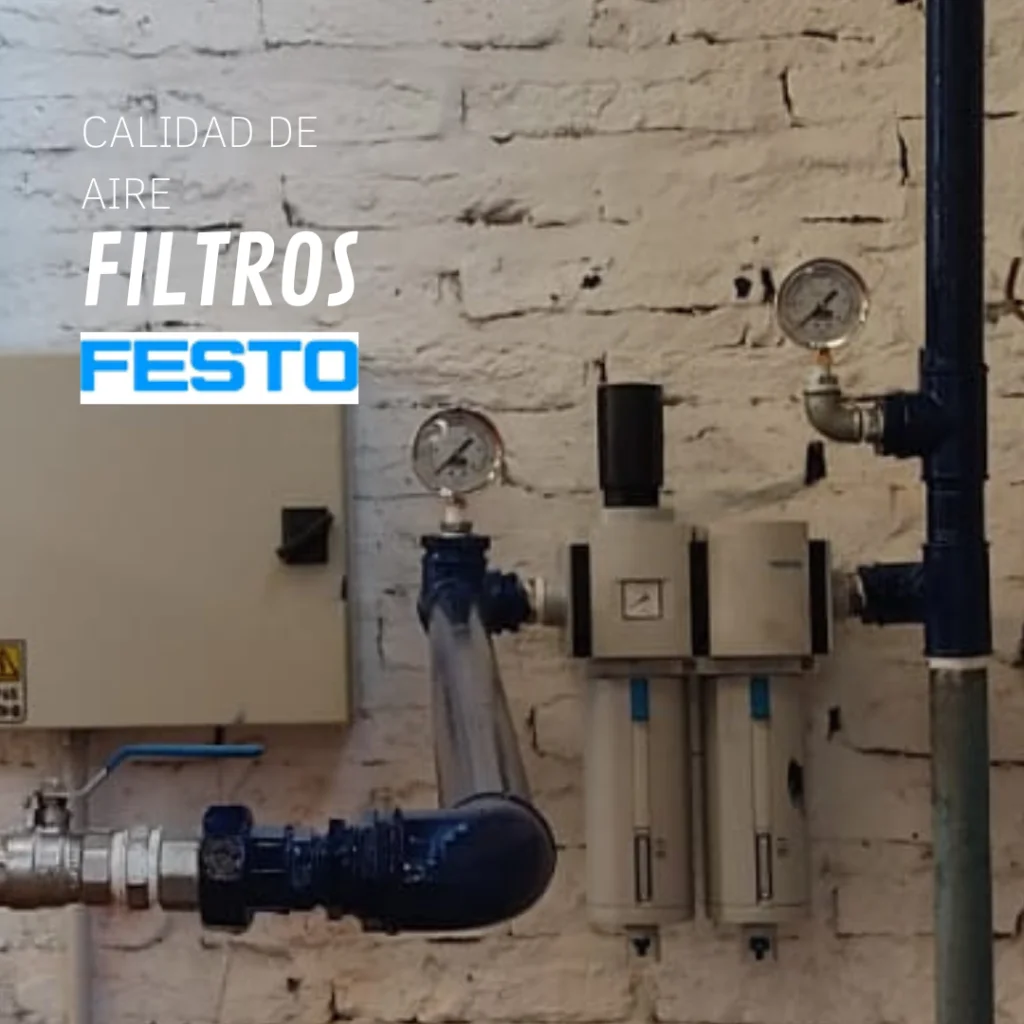

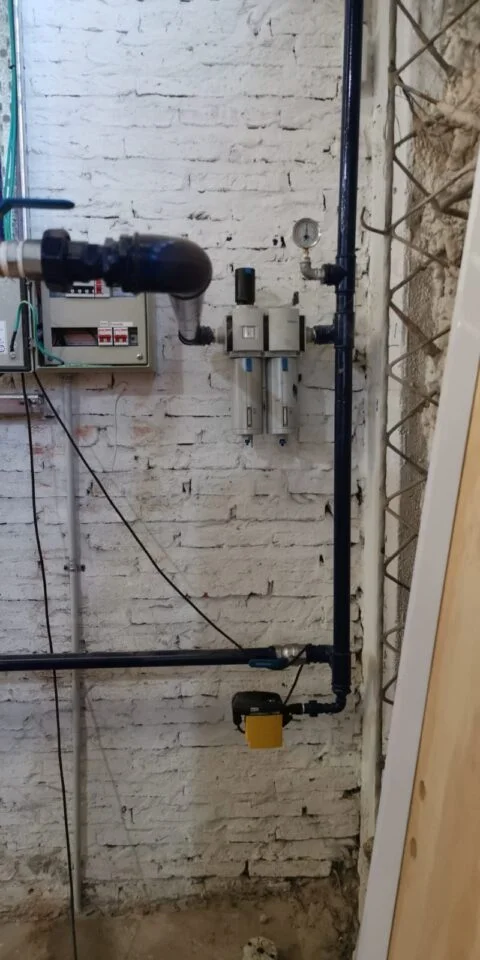

- Unidades FRL Integradas: Se equipó cada punto de consumo con su respectiva unidad de filtro-regulador-lubricador para purgar humedad residual y dosificar micro-lubricación a los actuadores.
Galería de Obra y Detalles del Montaje

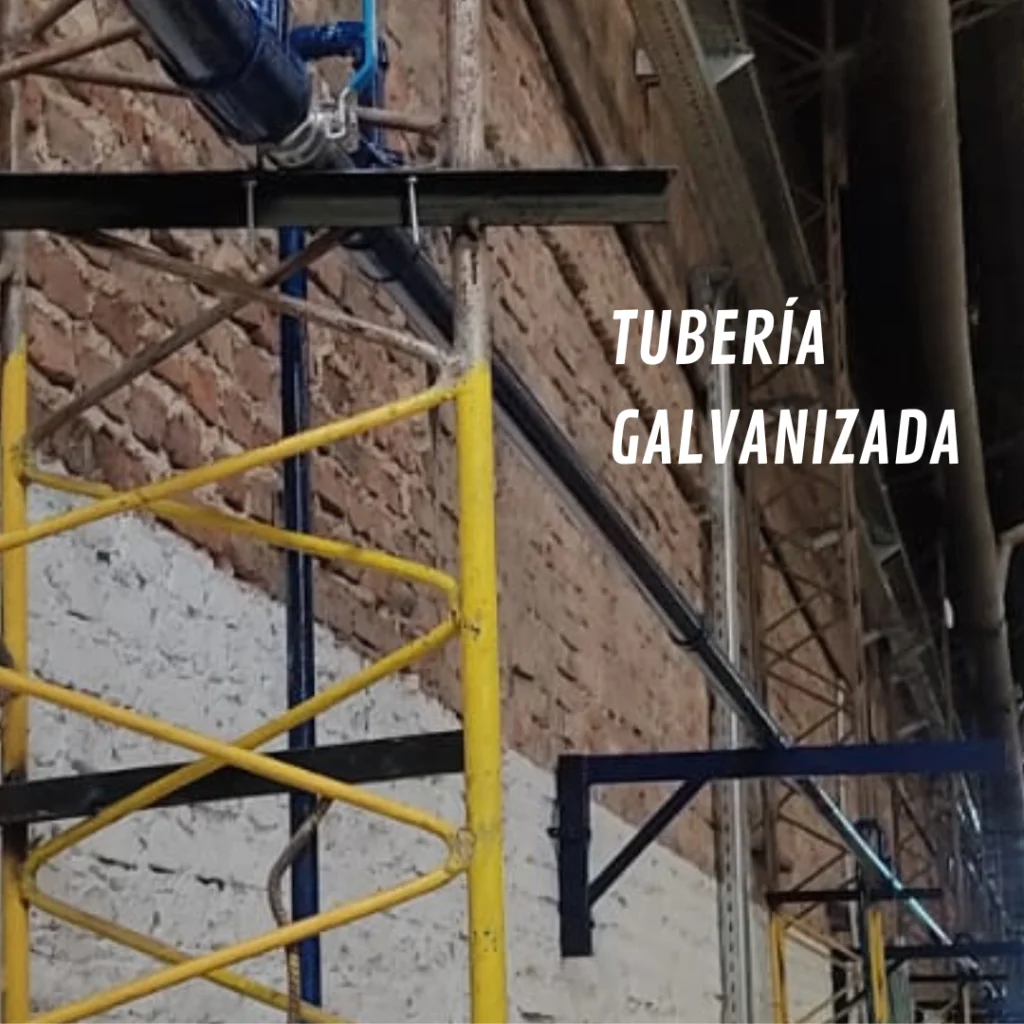

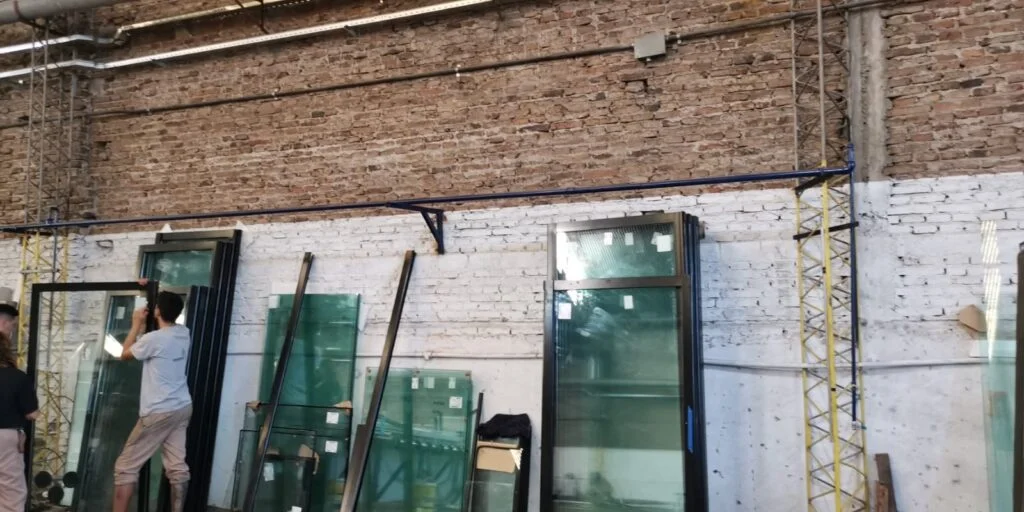

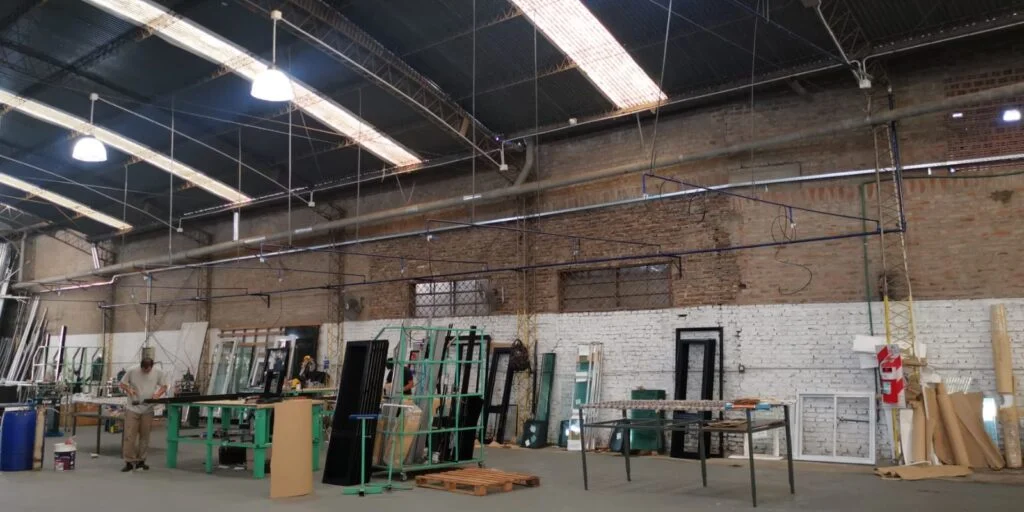

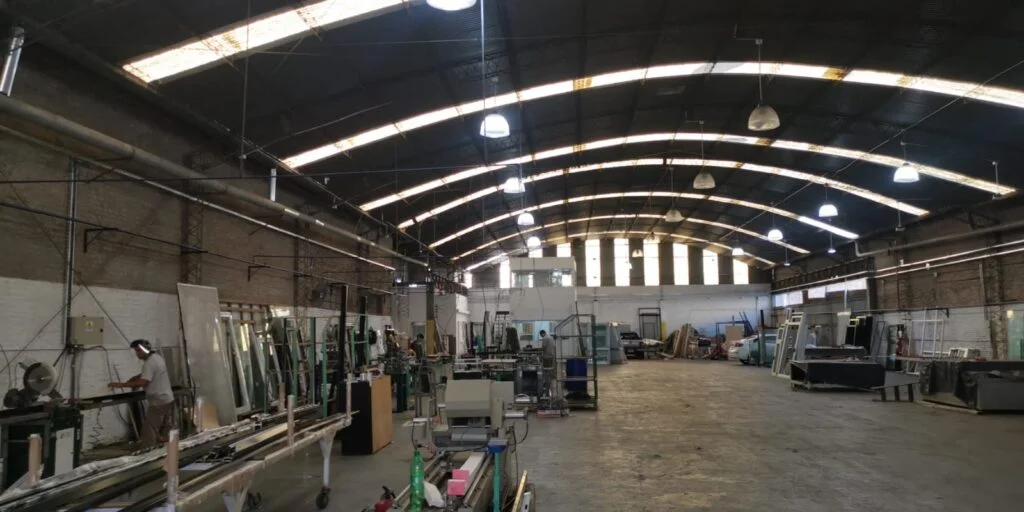

Imágenes reales de la instalación de cañerías modulares, derivaciones, válvulas de corte y anclajes instalados en la nave productiva:
