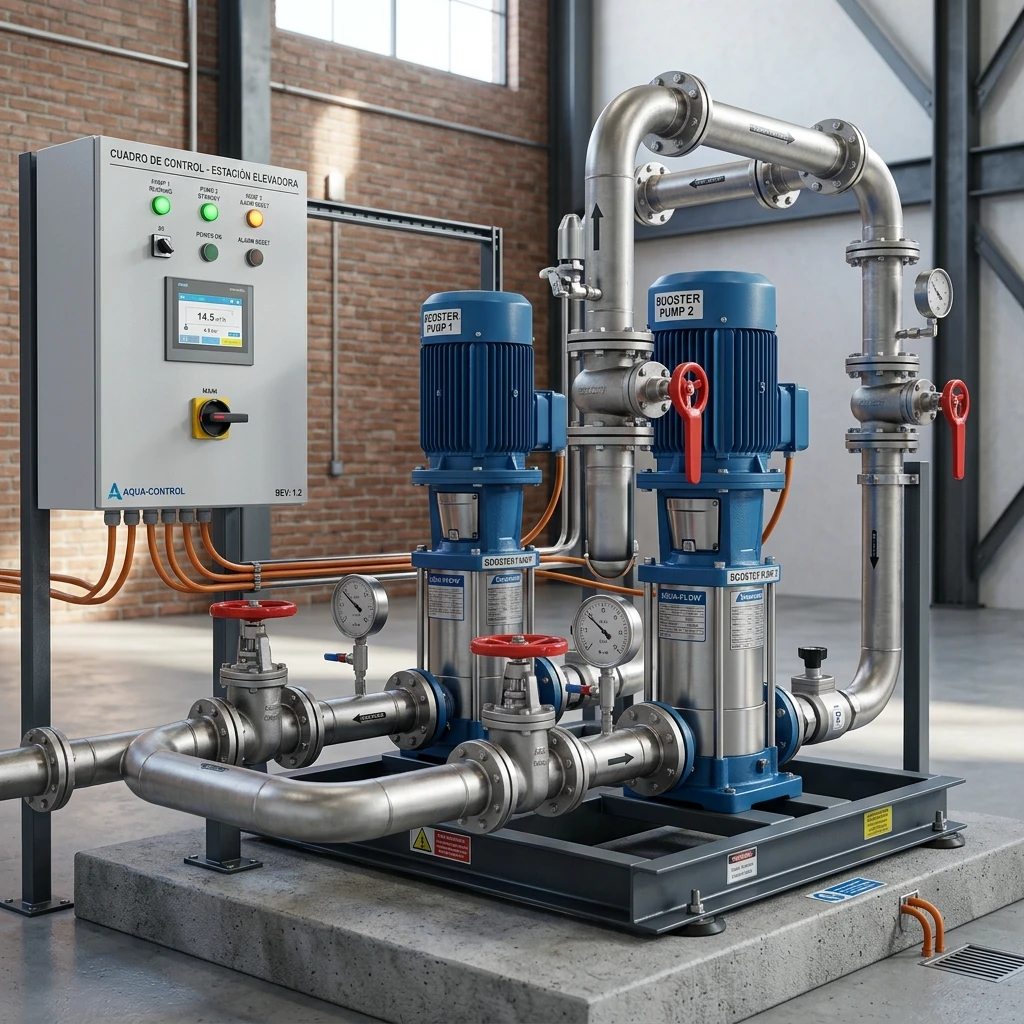

Diseño y Construcción de Estaciones Elevadoras de Agua
Proyectamos, equipamos e instalamos cada estación de bombeo de agua y efluentes bajo normas de ingeniería electromecánica. Integramos tableros de comando inteligente, conjuntos de bombas sumergibles de impulsión y cañerías de impulsión hidráulica de alta resistencia, garantizando soluciones robustas llave en mano. Diseñamos pozos húmedos y cámaras de aspiración adaptados al tipo de afluente. Para comprender a fondo el rol de cada componente, podés leer nuestra guía detallada sobre el funcionamiento de una estación elevadora de agua.

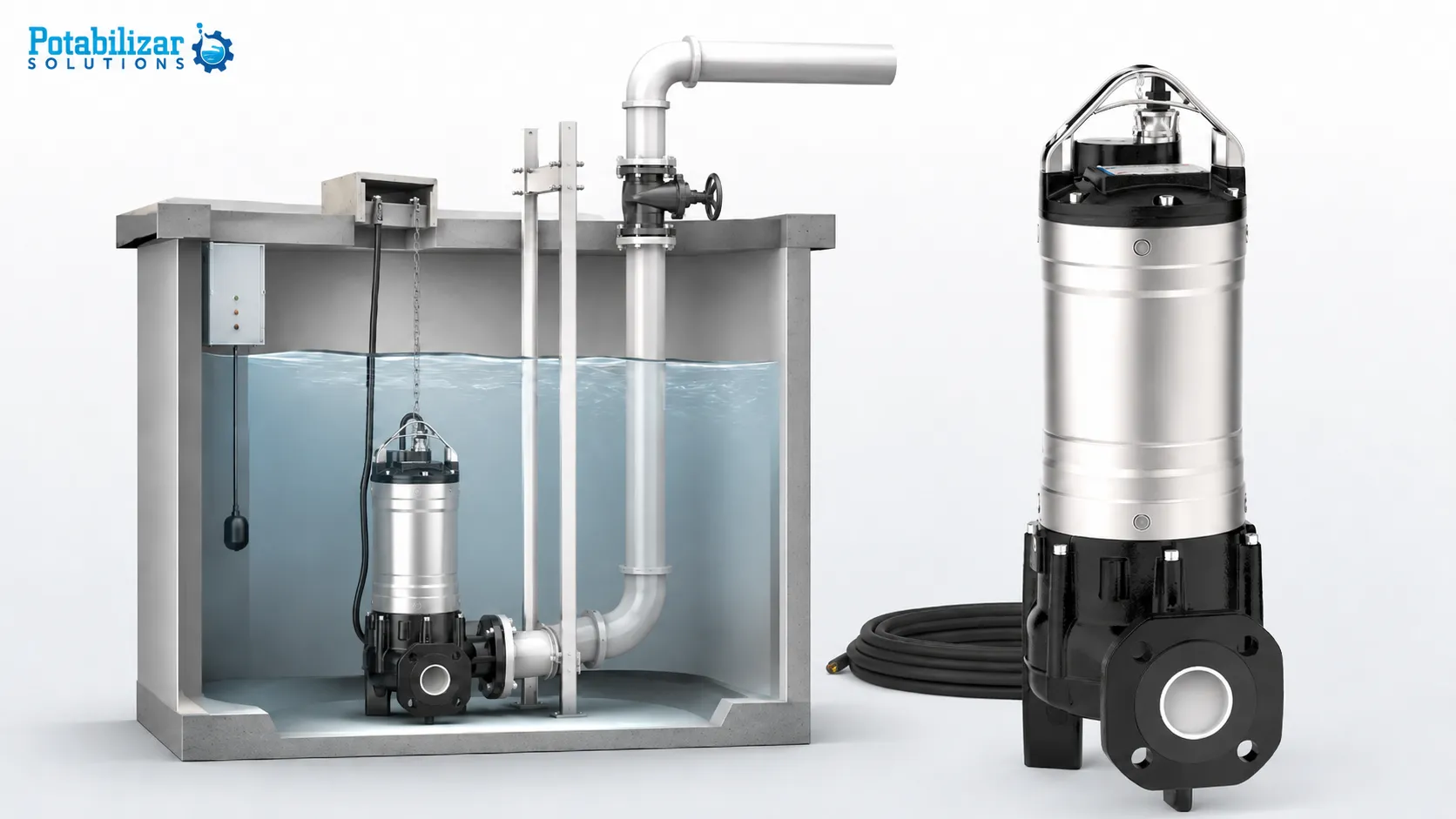

Estación Elevadora Básica
Equipos compactos de impulsión para transferencia de agua limpia y efluentes pretratados.

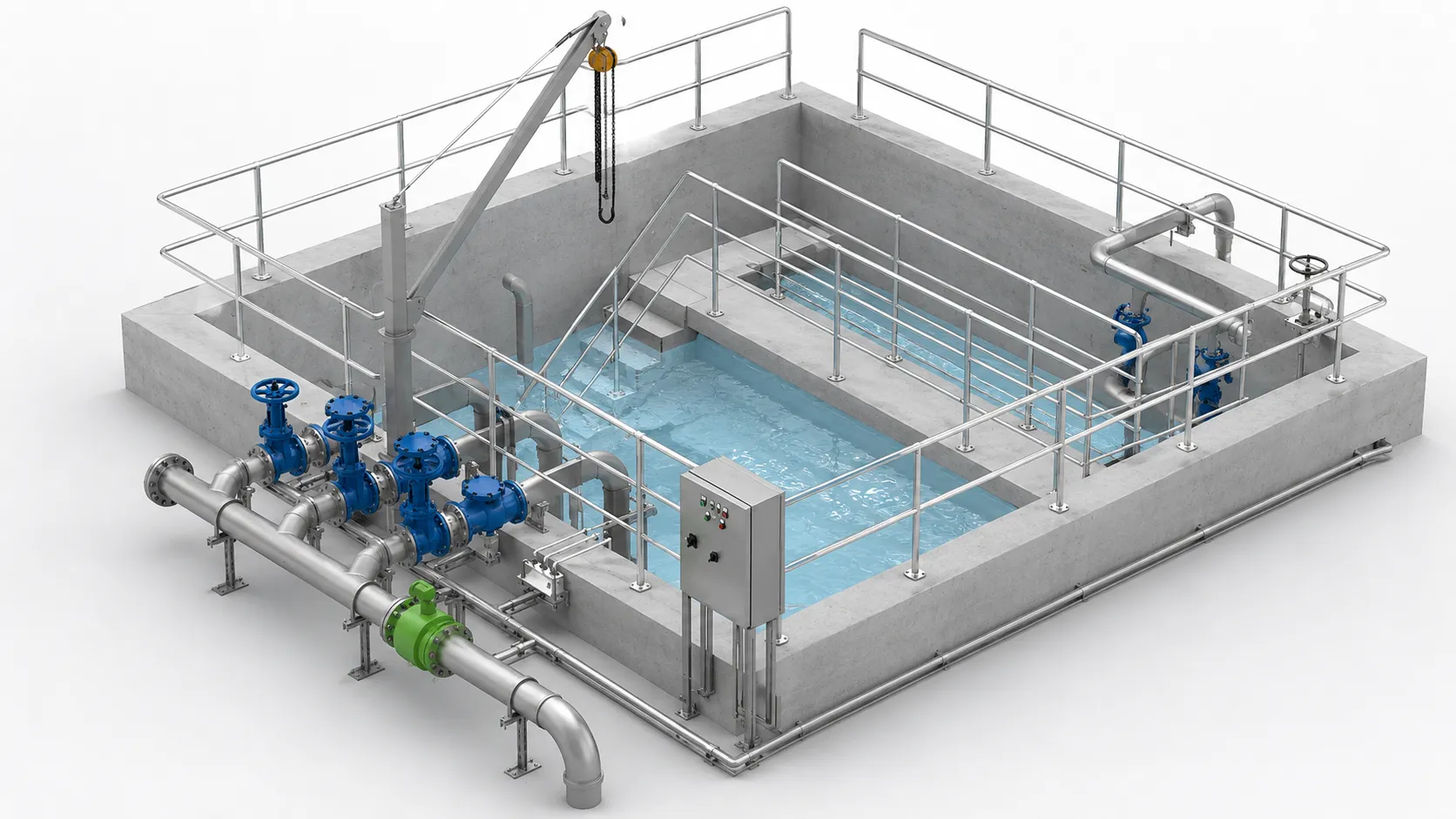

Estación Elevadora Cloacal
Diseño robusto para manipulación de aguas negras, con bombas trituradoras y sistemas auto-limpiantes.
Estación Elevadora Potable
Sistemas de presurización e impulsión de agua potable que garantizan condiciones sanitarias óptimas.

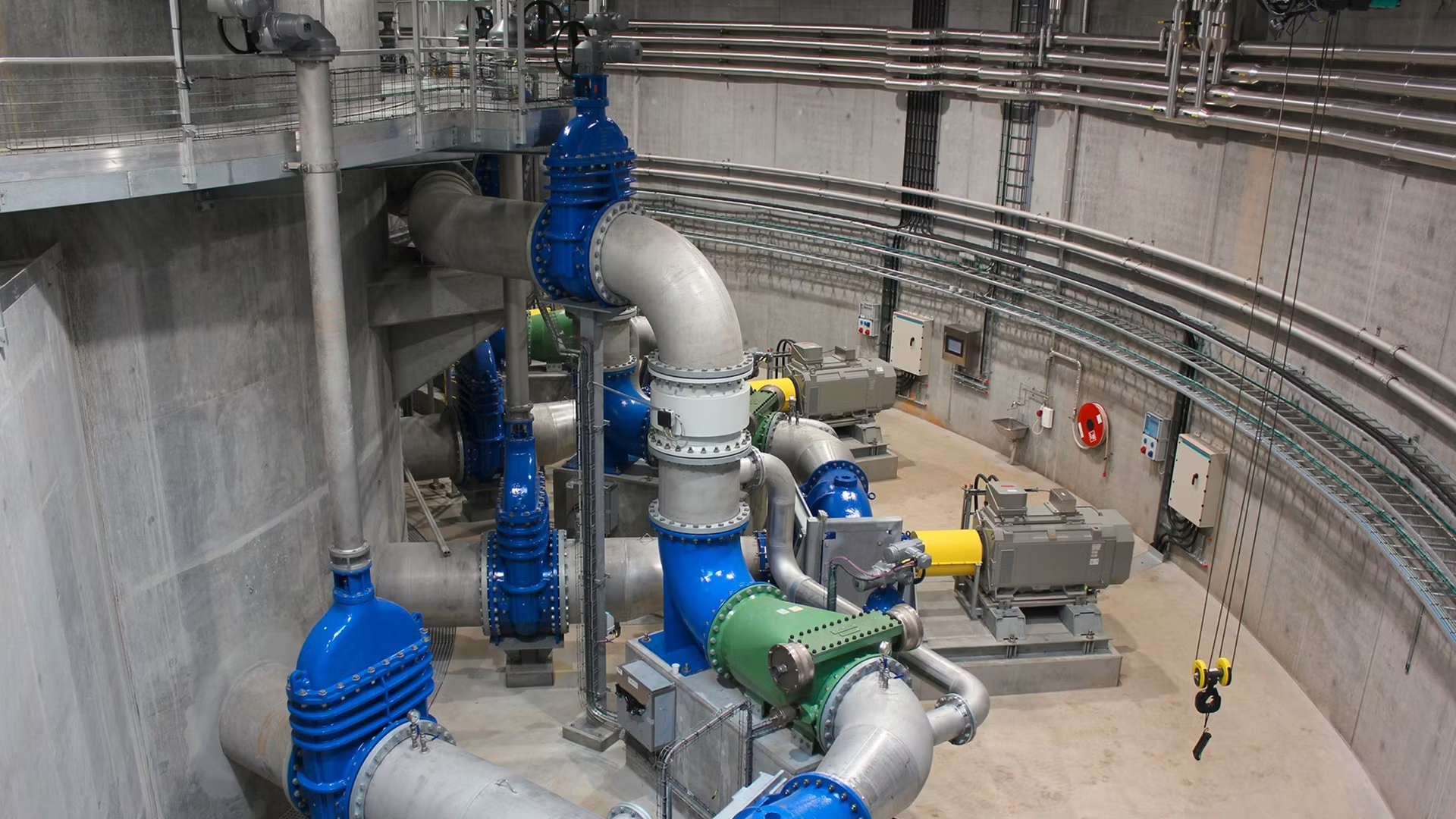

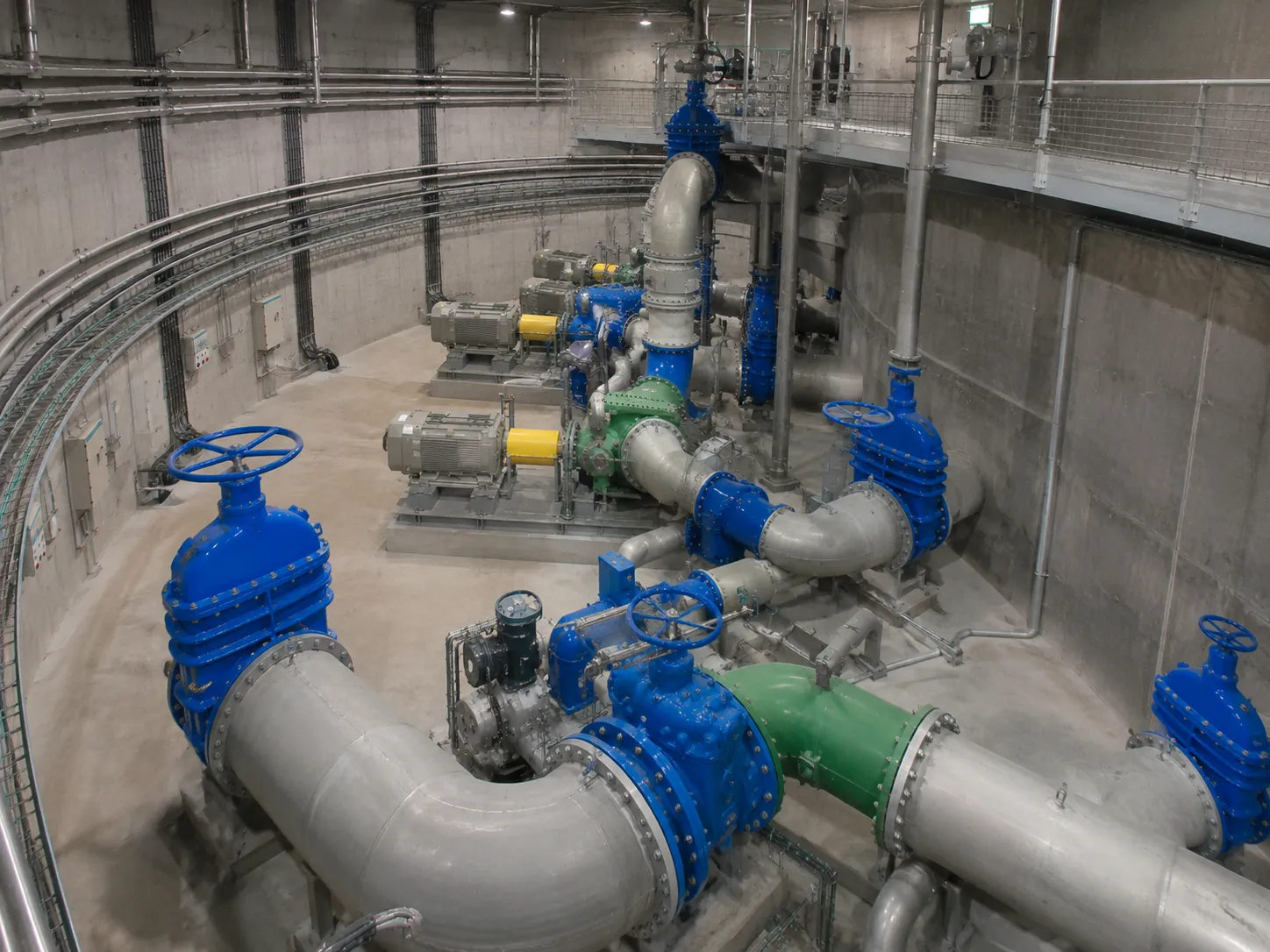

Registros de obra en estaciones de bombeo

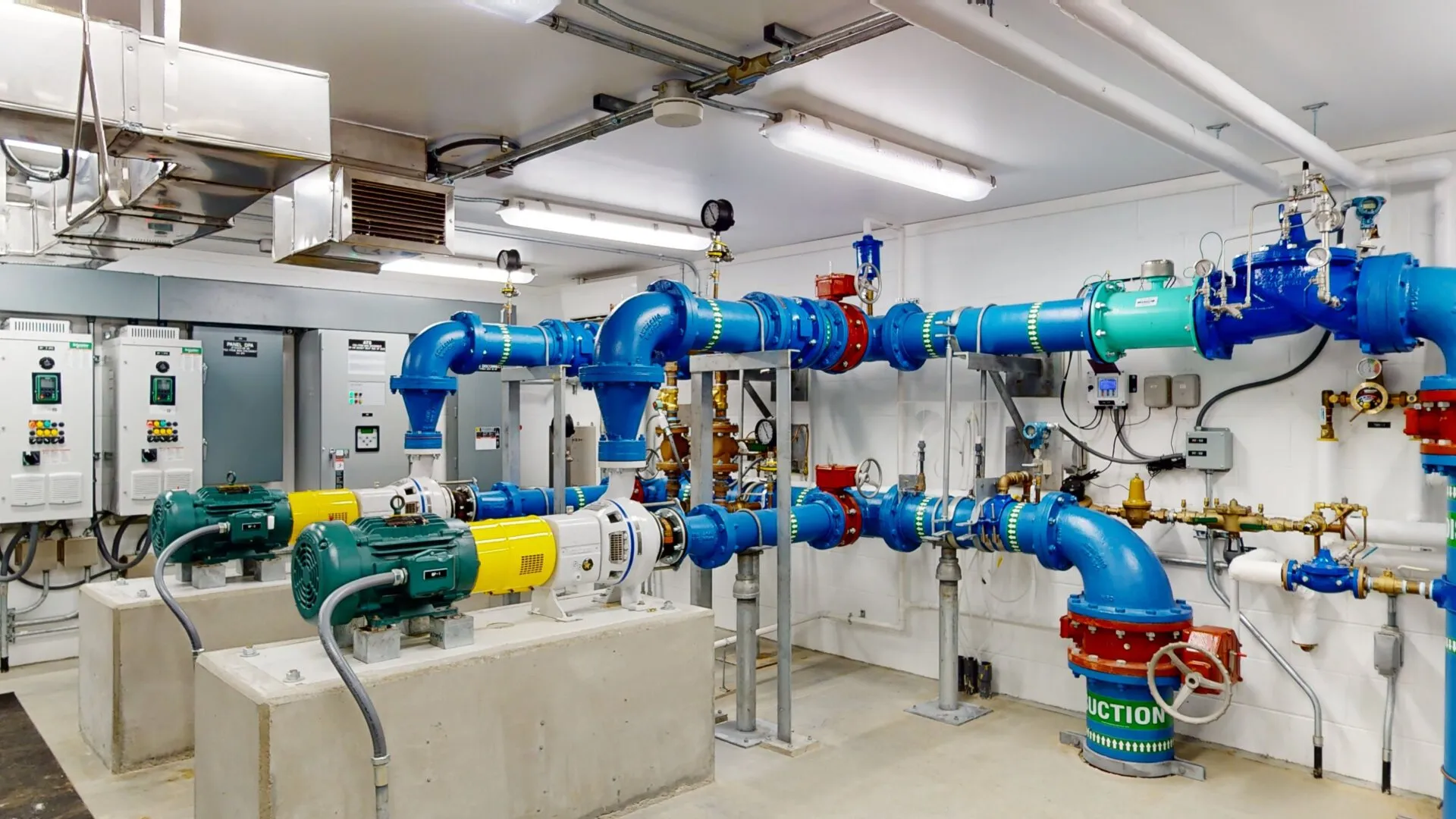

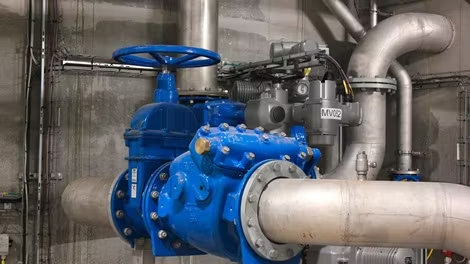

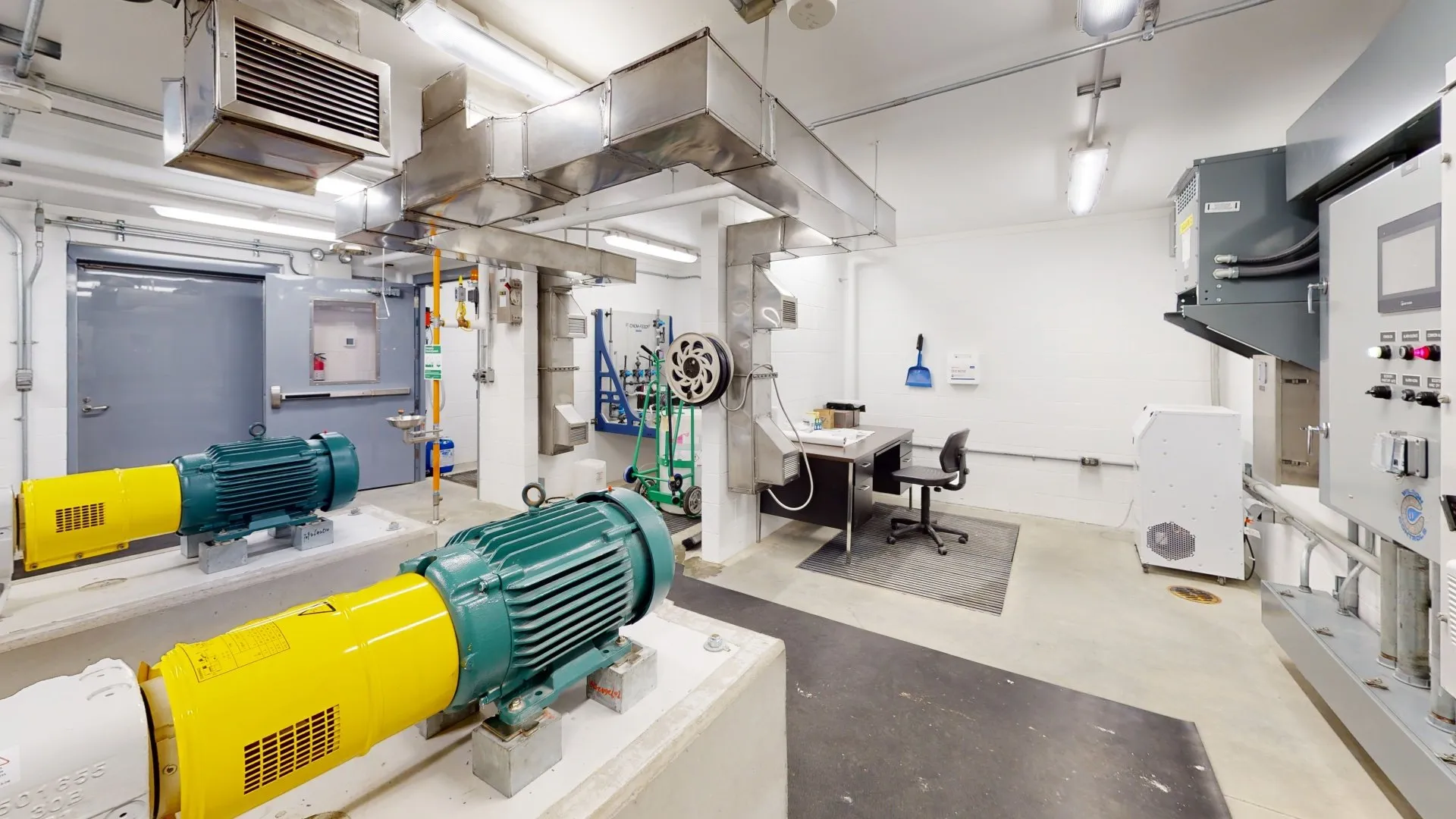

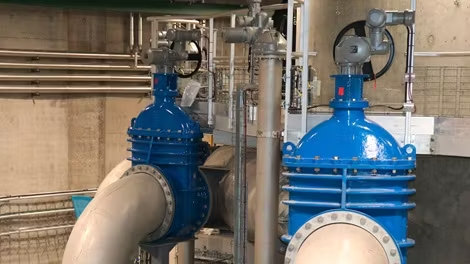

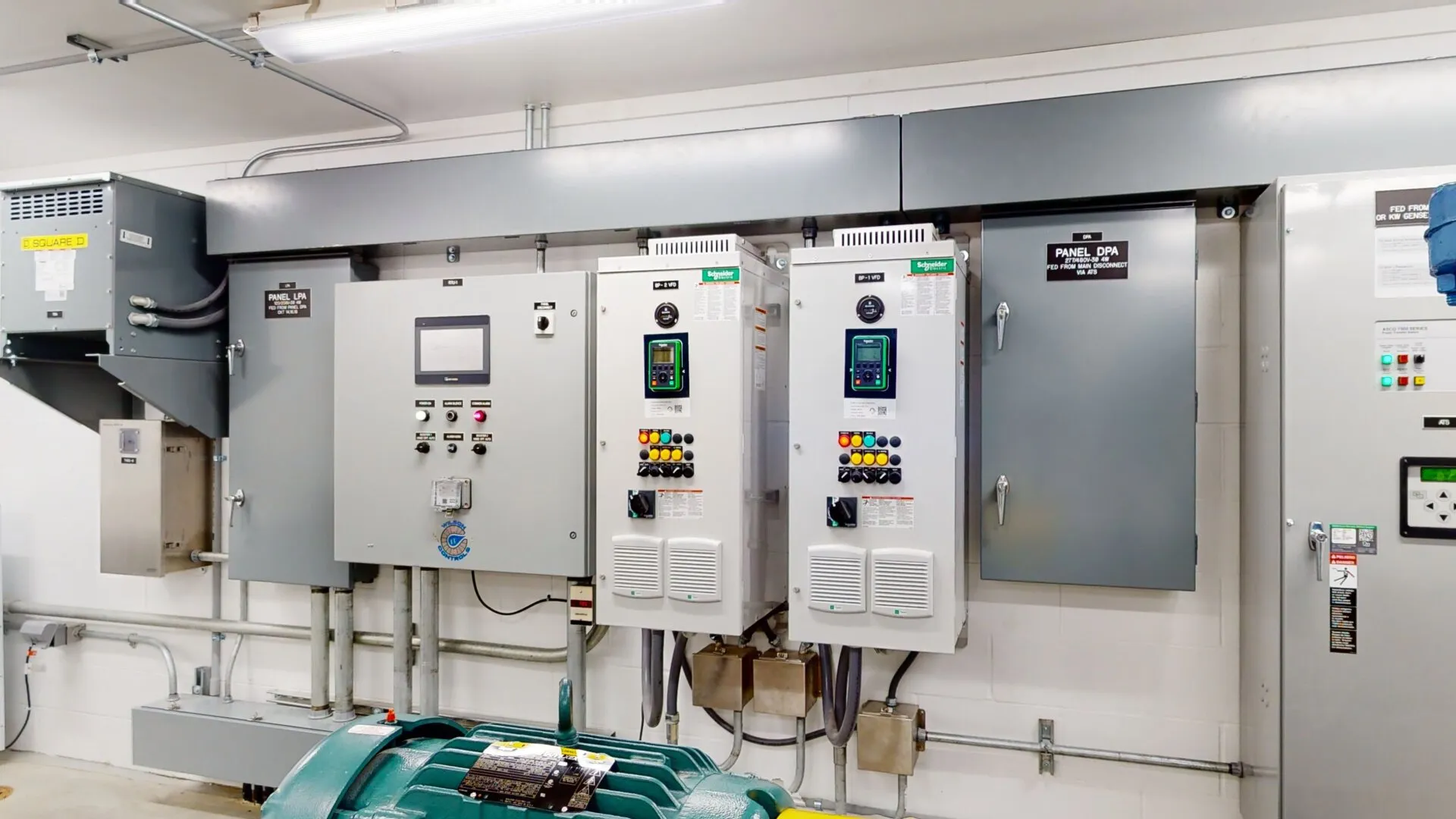

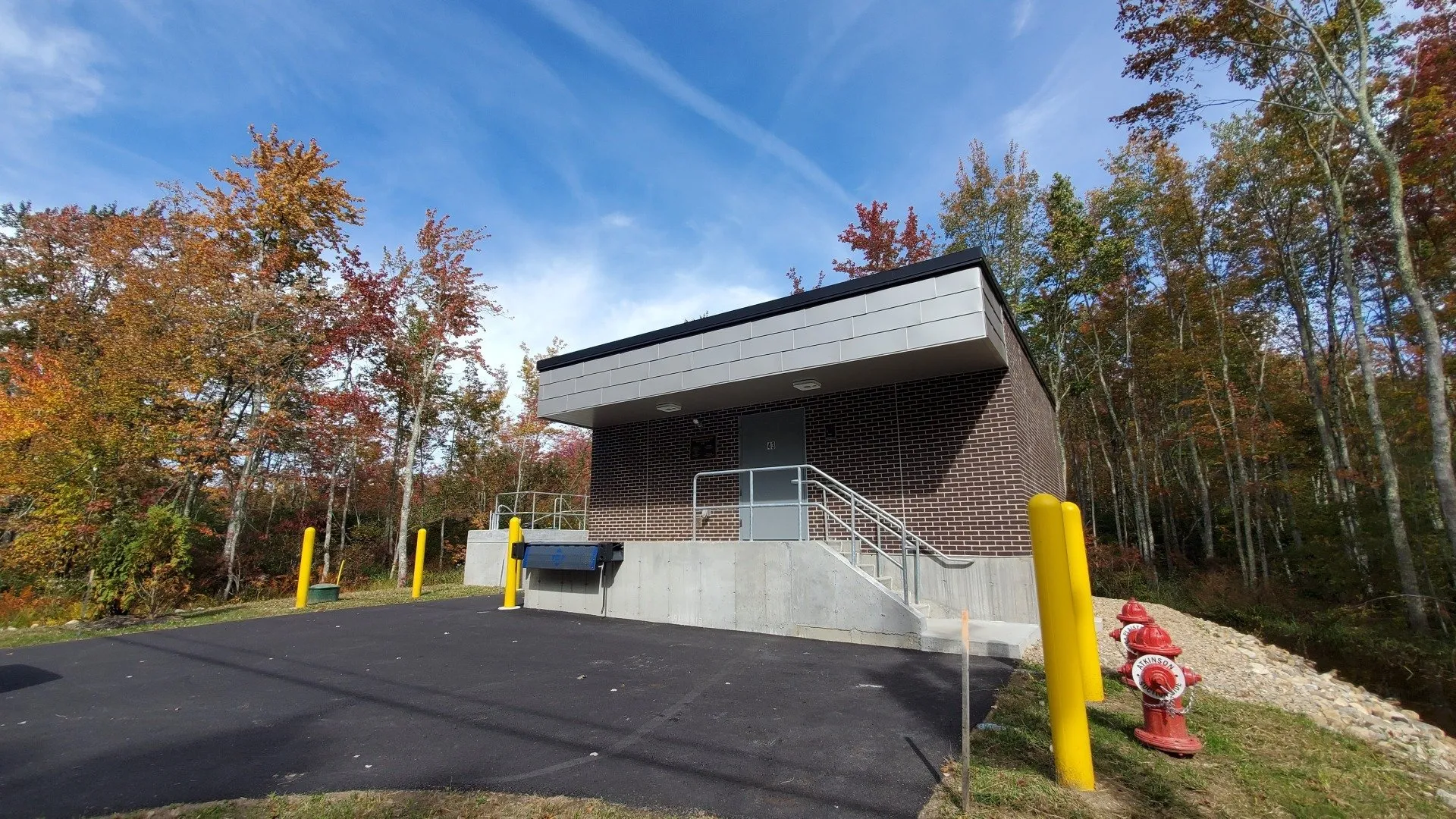

Nuestros registros fotográficos detallan el proceso constructivo, la instalación de bombas y el cableado de tableros eléctricos en campo.
Fases de diseño e instalación de estaciones elevadoras
Ingeniería de detalle
Determinación del caudal de diseño, cálculo de la altura manométrica total (AMT) y selección del diámetro de cañería.
Obra civil y pozo
Adecuación del pozo de bombeo (cámara húmeda) e instalación de las guías de izaje para las bombas sumergibles.
Montaje electromecánico
Instalación de bombas, cañerías, válvulas de retención, compuertas de aislamiento y sensores de nivel.
Automatización y pruebas
Conexión del tablero eléctrico con sistema de alternancia, pruebas hidráulicas y validación de las protecciones térmicas.
Esquema de funcionamiento de la impulsión
El sistema opera automáticamente alternando los equipos de bombeo para optimizar su desgaste:
[ Afluente / Entrada de Agua ]
│
▼
┌─────────────────────┐
│ Cámara de Aspiración│
│ (Pozo Húmedo) │
│ │
│ [Bomba 1] [Bomba 2] <-- Bombas Sumergibles
└──────┬──────────┬───┘ Alternadas por Tablero
│ │
▼ ▼
┌─────────────────────┐
│ Colector de Impulsión│
│ (Válvula Retención)│
└──────────┬──────────┘
│
▼
[ Destino (Red / Planta) ]
Criterios de dimensionamiento técnico
Cada estación elevadora requiere una evaluación hidráulica detallada para evitar problemas comunes como sedimentación en cañerías o sobrecalentamiento de motores:
| Parámetro Técnico | Estación Potable | Estación Cloacal / Industrial | Detalles Operativos |
|---|---|---|---|
| Rango de Caudal | 5 a 150 m³/h | 10 a 250 m³/h | Dimensionado según demanda pico y capacidad de recepción. |
| Altura Manométrica (H) | 15 a 80 m.c.a. | 5 a 35 m.c.a. | Cálculo preciso de pérdidas de carga hidráulicas y elevación geométrica. |
| Tipo de Bomba | Centrífuga multietapa / horizontal | Sumergible con impulsor vortex / triturador | Selección de materiales según agresividad y presencia de sólidos. |
| Tablero de Control | VDF / Arrancador suave, presostato | Control de alternancia por flotadores / sensor ultrasónico | Protección por sobrecarga, falta de fase y marcha en seco. |
