Overhaul de Compresor a Tornillo York DXS36 para Chiller Industrial
Reconstruimos mecánicamente un compresor de doble tornillo helicoidal York perteneciente a una enfriadora de líquido de procesos en Buenos Aires, restituyendo sus tolerancias de fábrica y recuperando el flujo volumétrico nominal.
Ruidos mecánicos, vibraciones y disparo de térmicos
El compresor semihermético a tornillo York DXS36 presentaba vibraciones severas (superiores a 7.5 mm/s RMS) y alarmas reiteradas de alta temperatura en la descarga de gas. El cliente, una planta química con operación continua de reactores encamisados, reportó que el equipo realizaba consumos eléctricos excesivos durante el arranque en estrella-triángulo, disparando los relés térmicos del tablero de control.
El diagnóstico termográfico e hidrodinámico confirmó un desgaste excesivo en los cojinetes de empuje axial de la unidad compresora, lo que provocaba un desplazamiento longitudinal de los rotores tornillo macho y hembra. Este desalineamiento permitía que las puntas de los tornillos friccionaran contra la cara interna de la carcasa del compresor, reduciendo el volumen útil de compresión y elevando el consumo por sobrecarga mecánica.
Overhaul completo y calibración láser de tolerancias

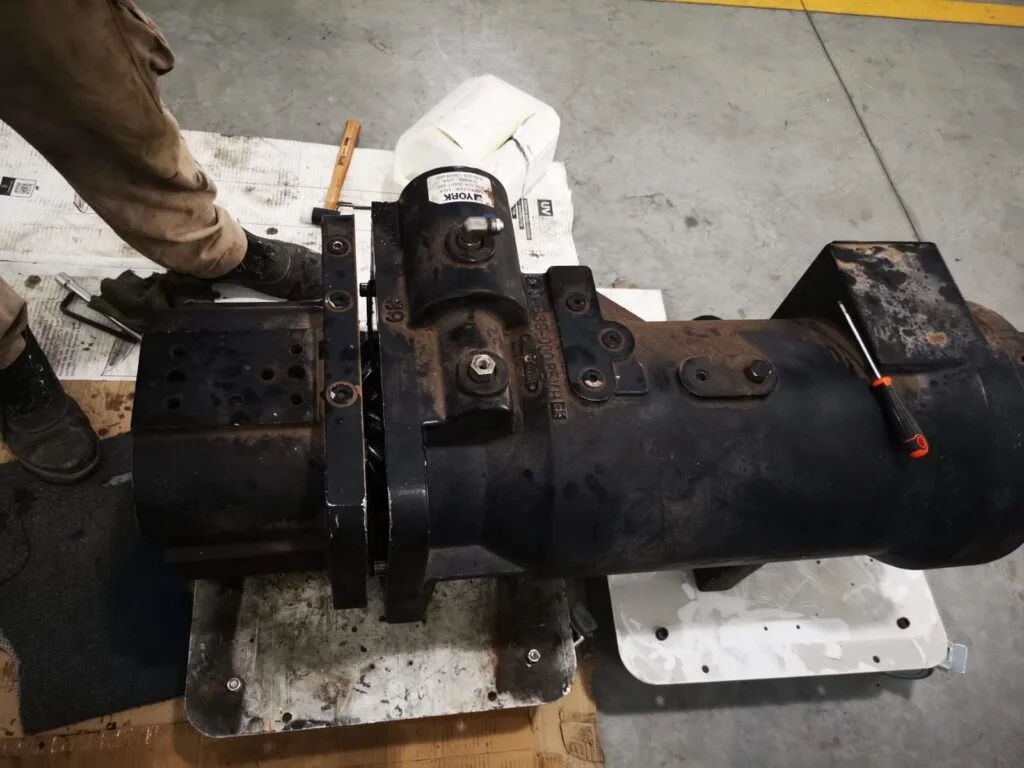

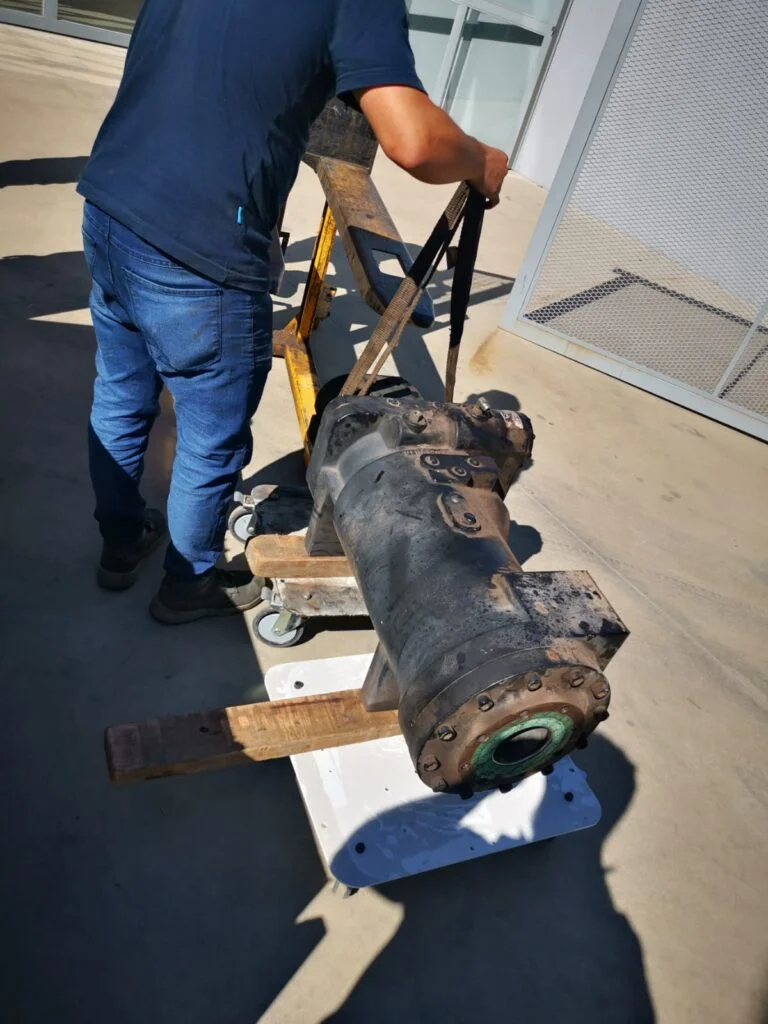

La unidad fue trasladada a nuestros talleres especializados para su intervención. Se procedió al desarme completo de la sección de potencia y aspiración, realizando limpieza profunda por ultrasonido de la carcasa de fundición. Se reemplazó el kit completo de rodamientos de empuje radial de rodillos y rodamientos axiales de bolas de contacto angular de precisión SKF.
Se ajustó la luz de descarga (holgura axial de los tornillos) mediante lainas de regulación calibradas en 0.03 mm, restituyendo la compresión estanca del refrigerante. Se verificó el pistón de capacidad y la válvula corredera (slide valve) para control de carga del 25% al 100%, reemplazando sus sellos de teflón y juntas tóricas de vitón. Por último, se comprobó el aislamiento del motor eléctrico con megóhmetro (obteniendo 450 MΩ a 1000V) y se reemplazó el sello mecánico del eje.
Circuito de Aire-Aceite y Flujo de Refrigeración del Compresor
El correcto sellado y lubricación entre los rotores helicoidales asegura una operación silenciosa y libre de desgastes:
[ EVAPORADOR ] ──────► [ ASPIRACIÓN COMPRESOR ]
│
▼ (Compresión por Rotores Helicoidales)
[ SEPARADOR DE ACEITE ] ◄───────┴─ [ DESCARGA GAS + ACEITE ]
│ │
│ Aceite │ Gas de Refrigerante Caliente
▼ ▼
[ FILTRO ACEITE ] [ CONDENSADOR ]
│
└─► (Retorno de Inyección de Aceite para Sello y Enfriamiento)
Tolerancias y Parámetros Finales del Overhaul
Valores medidos y calibrados en banco de pruebas antes de su reinstalación y puesta en marcha final:
| Variable Mecánica / Eléctrica | Tolerancia Requerida (York) | Valor Obtenido Post-Armado |
|---|---|---|
| Holgura Radial (Rotor a Carcasa) | 0.05 mm a 0.08 mm | 0.06 mm (Dentro de rango) |
| Luz Axial del Rodamiento de Empuje | 0.02 mm a 0.04 mm | 0.03 mm (Óptimo) |
| Resistencia de Aislamiento Estator | > 100 MΩ (Megóhmetro a 1000V) | 450 MΩ (Motor sano) |
| Nivel de Vibraciones Mecánicas | < 2.8 mm/s RMS (Norma ISO 10816) | 1.2 mm/s RMS (Excelente) |
