El Desafío del Control Térmico en Hormigón Masivo
En la construcción de grandes infraestructuras civiles, el control térmico del hormigón masivo antes, durante y después de su producción es un requisito indispensable. En entornos donde se manejan volúmenes gigantescos y las exigencias estructurales no admiten margen de error, evitar las fracturas por tens
Con más de 15 años de experiencia técnica en fluidos compresibles e incompresibles, Potabilizar Solutions se posiciona como un líder indiscutido en la provisión de sistemas críticos de climatización industrial y tratamiento de agua. Nuestra experticia nos permite dominar las tecnologías de enfriamiento de áridos y hormigón más avanzadas a nivel global.

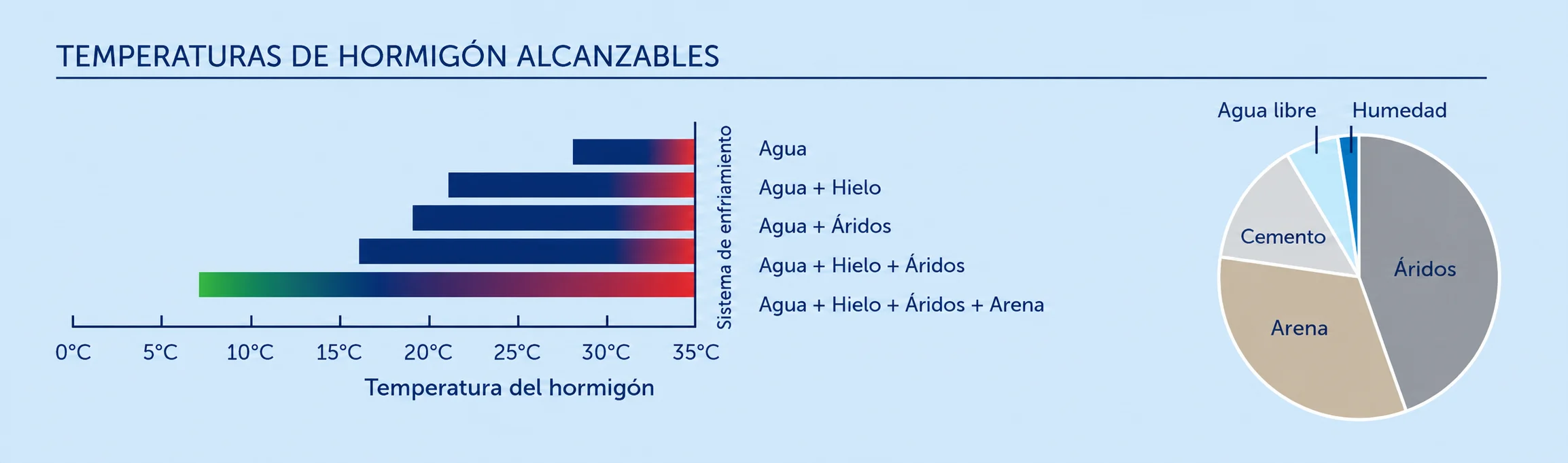

Según el sistema aplicado, la temperatura final del hormigón puede reducirse en distintos rangos. El siguiente gráfico muestra, de forma orientativa, las temperaturas alcanzables mediante la combinación de agua enfriada, hielo en escamas, enfriamiento de árido grueso y enfriamiento de arena:
Nuestros Métodos de Expertise: Enfriamiento de Áridos y Hormigón
Dado que los áridos (agregados) representan entre el 40 % y el 60 % de la mezcla del hormigón, controlar su temperatura tiene un impacto masivo y directo en el resultado final. Para lograr la temperatura de diseño exacta, implementamos las siguientes metodologías de alta capacidad:
1. Enfriamiento mediante Agua Enfriada / "Chilled Water"
Es el método más simple para reducir la temperatura del hormigón: utilizar agua de mezcla previamente enfriada mediante una planta de frío industrial.
- El Proceso: El agua, que puede ingresar a temperaturas cercanas a los 45 °C, se enfría en un chiller hasta aproximadamente 1 °C a 4 °C. Luego se almacena en un tanque aislado y se distribuye hacia la planta dosificadora o mezcladores.
- Impacto Técnico: Permite bajar la temperatura inicial del hormigón sin modificar la estructura de la planta, integrando chillers, tanques y bombeo en un circuito continuo.
- Limitación: Su efecto depende de la cantidad de agua permitida en la dosificación, ya que debe considerarse la humedad presente en los áridos.
- Ventaja: Es una solución simple, robusta y fácil de integrar, ideal como primera etapa de control térmico o complemento de otros sistemas.

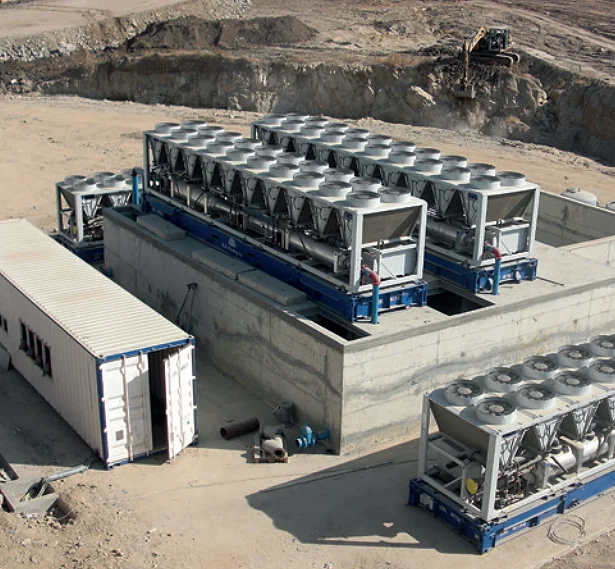

Planta de Agua Enfriada
Chiller industrial enfriando agua de mezcla para dosificación.

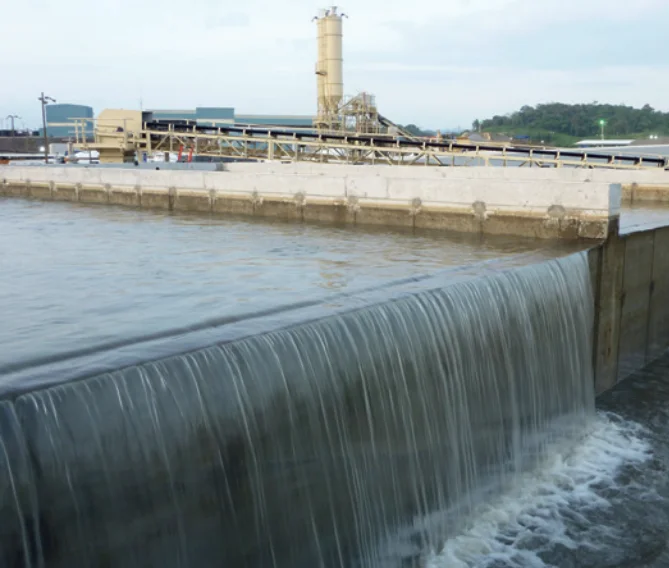

Tanque de acumulación
Depósito aislado térmicamente para mantener la inercia del agua a baja temperatura.

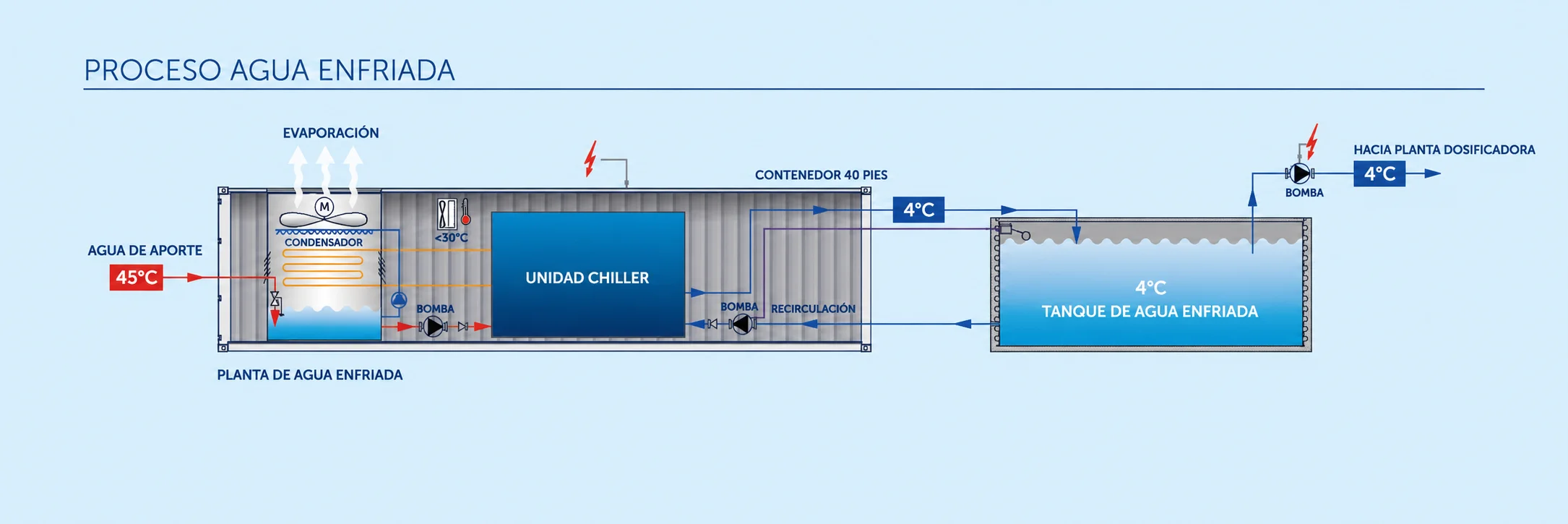

Diagrama de proceso
Flujo continuo desde el chiller hacia los tanques y los mezcladores de hormigón.
2. Enfriamiento de Áridos por Aire (Fluidos Compresibles)
Esta tecnología es altamente efectiva cuando se requieren tasas de producción elevadas y reducciones de temperatura extremas sin la limitante de añadir agua extra a la mezcla.
- El Proceso: Los agregados se almacenan en silos especiales en línea con la planta dosificadora. Utilizando potentes chillers industriales conectados a unidades de inyección, un ventilador fuerza aire frío a través de los áridos mediante un sistema de difusores. El aire frío saliente se recupera y se reinyecta al sistema.
- Impacto Técnico: Al reducir la temperatura del árido en aproximadamente 2 °C, logramos disminuir la temperatura del hormigón fresco en 1 °C.
- Ventaja: Permite instalaciones mucho más compactas y genera un enorme ahorro de energía eléctrica en comparación con la producción masiva de hielo.

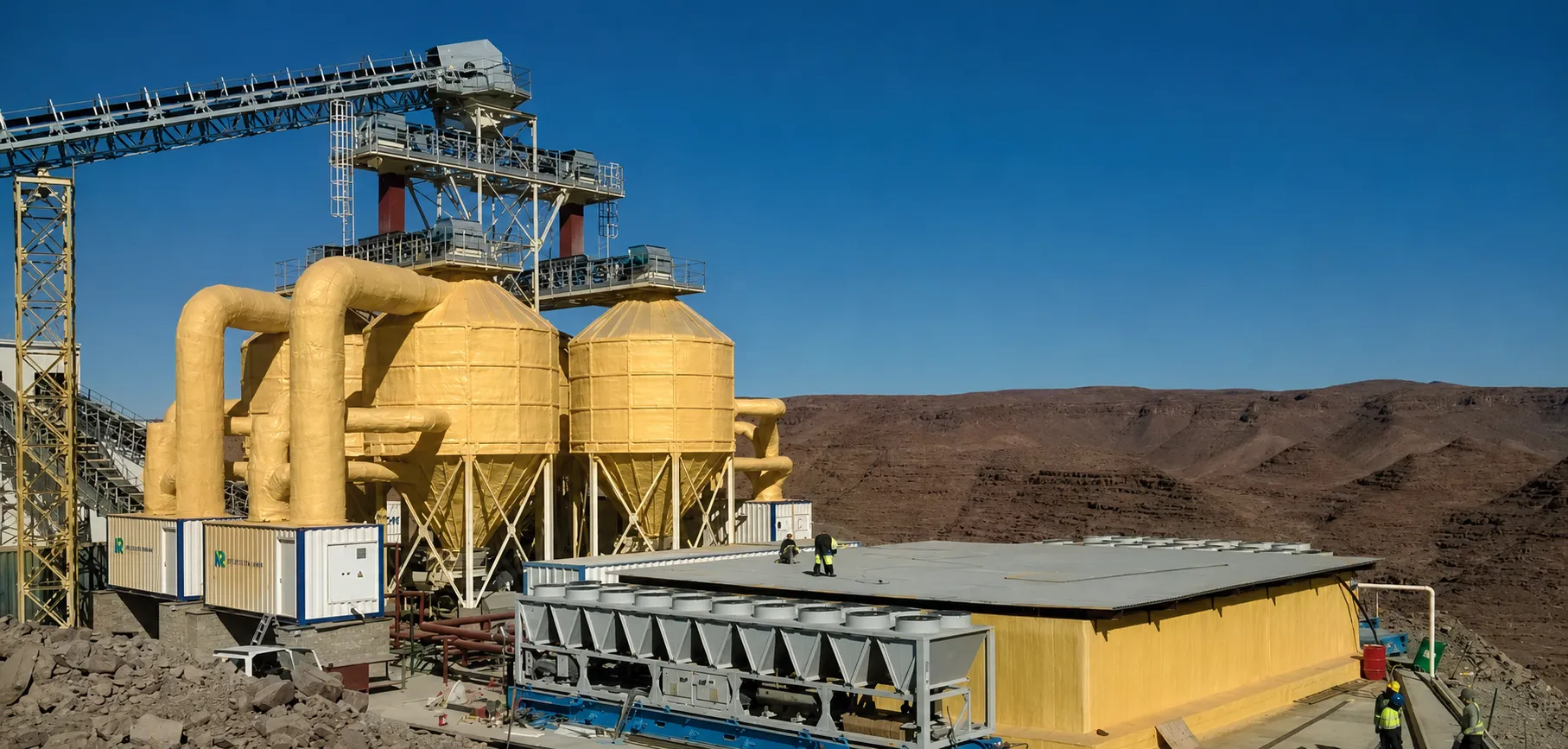

Inyección de aire frío
Silos de áridos aislados térmicamente para la inyección de aire a baja temperatura.

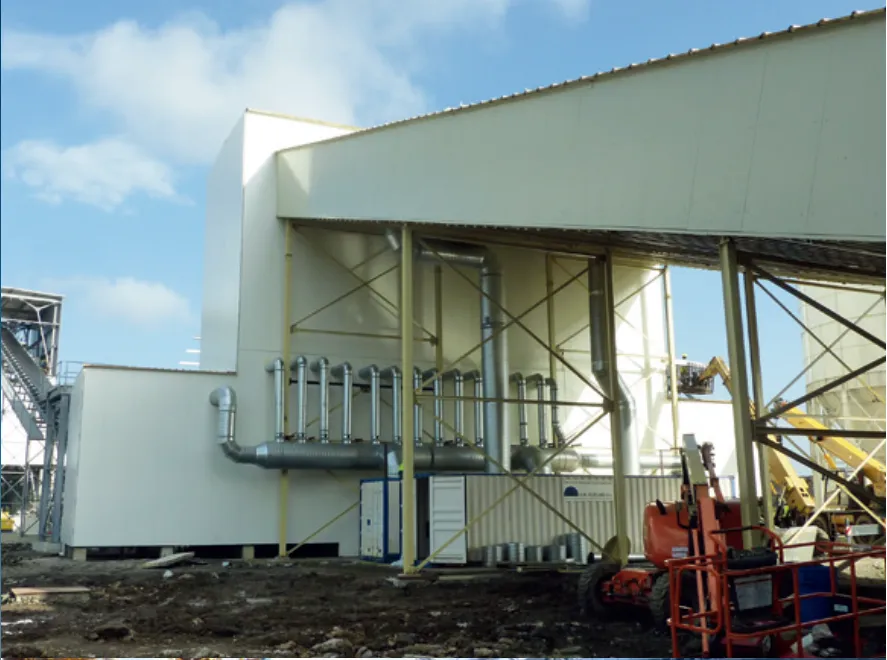

Planta de frío por aire
Chillers acoplados a conductos de inyección para el ciclo de aire frío continuo.

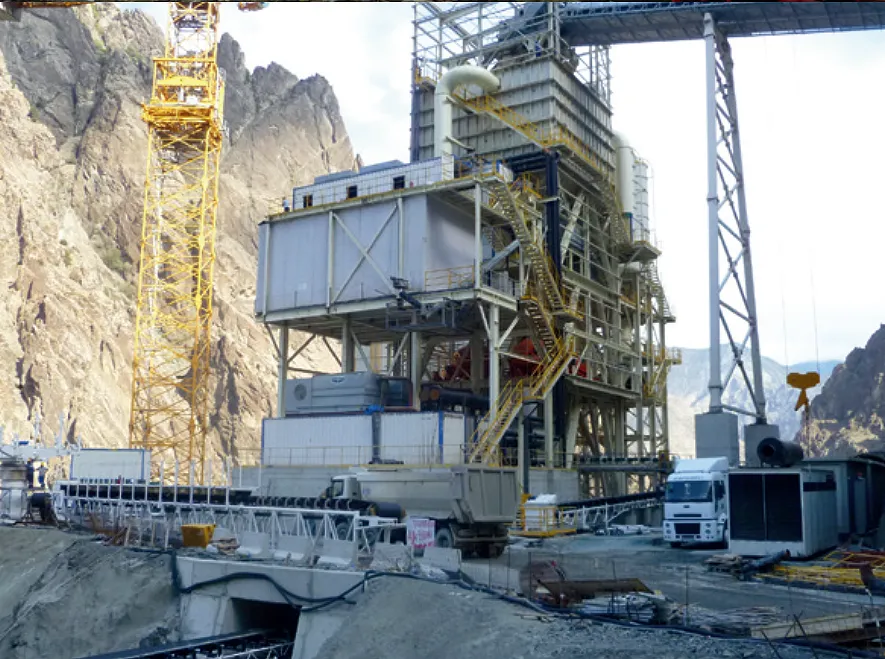

Sensores y difusores
Difusores internos que garantizan una distribución homogénea del flujo de aire frío.

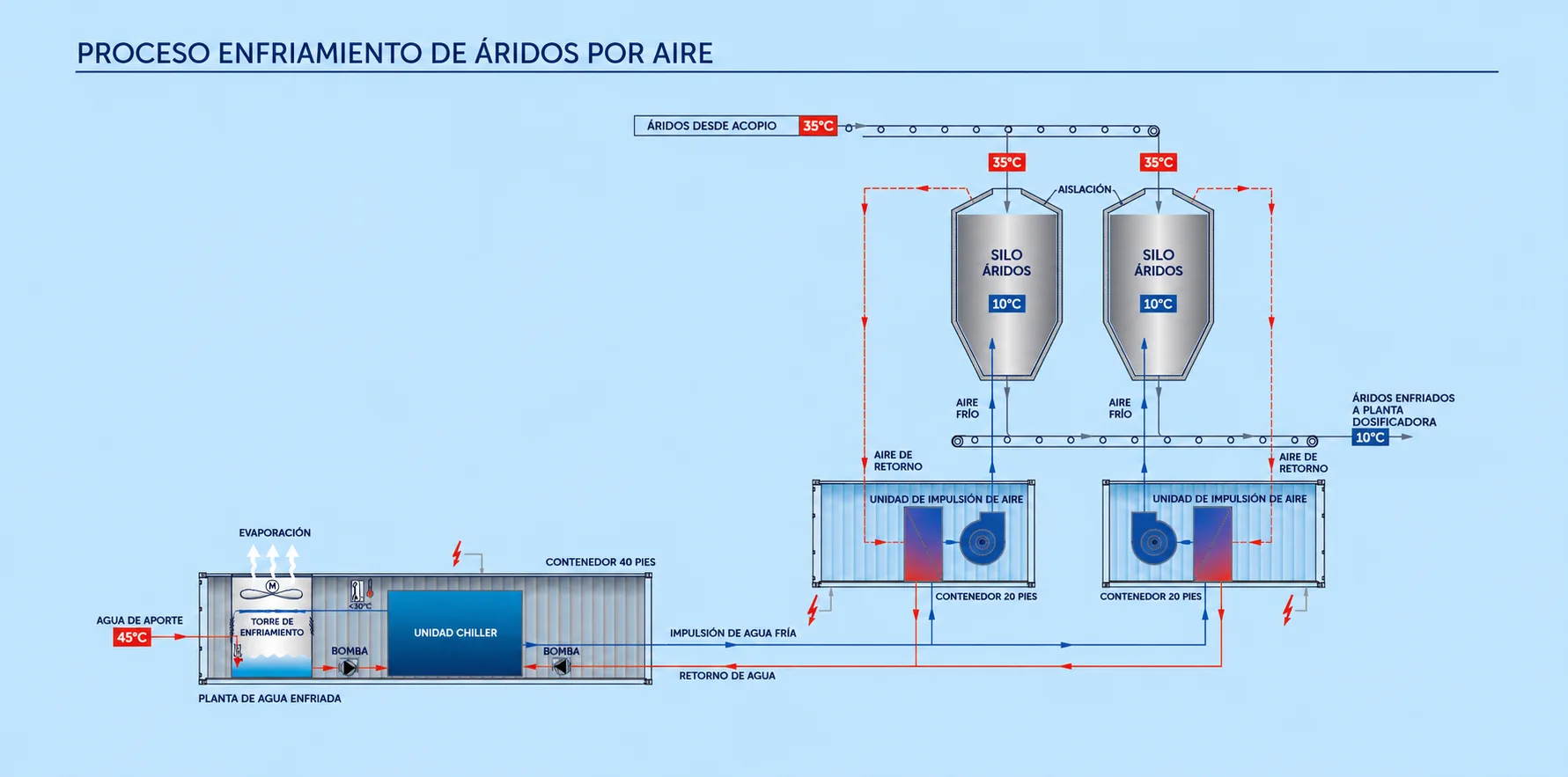

Diagrama de flujo
Ciclo cerrado de ventilación de silos de áridos gruesos.
3. Enfriamiento de Áridos por Agua / "Wet-Belt" (Fluidos Incompresibles)
Este sistema enfría los agregados por inundación directa sobre la línea de transporte.
- El Proceso: Los áridos se transportan sobre una cinta aislada (wet-belt) donde son rociados constantemente con agua fría (generada por nuestras plantas enfriadoras) que fluye en dirección opuesta.
- Tratamiento Integral: El agua utilizada es recolectada en bandejas inferiores y enviada a nuestros sistemas expertos de sedimentación para su limpieza, siendo bombeada nuevamente a la planta de frío para un ciclo continuo y sustentable. Finalmente, los áridos pasan por una criba deshidratadora para eliminar el exceso de humedad.

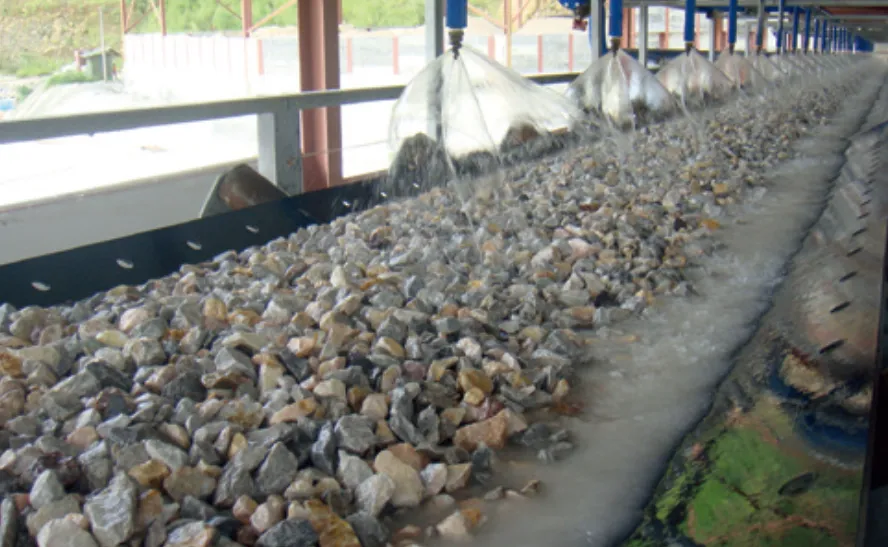

Cinta Wet-Belt
Inundación y rociado de áridos con agua helada sobre la cinta transportadora.

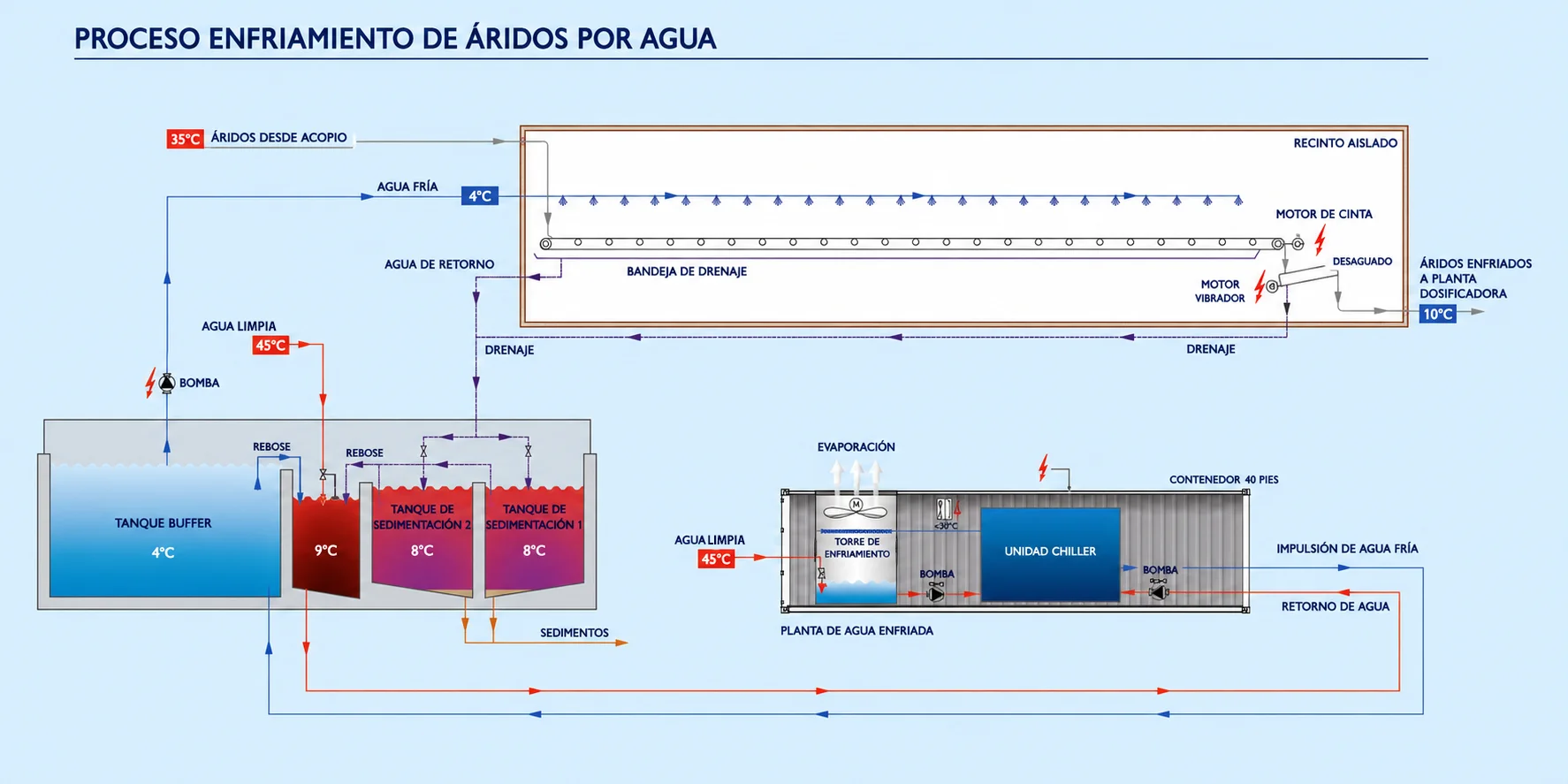

Diagrama de Wet-Belt
Circuito cerrado con recuperación, sedimentación y enfriamiento de agua de lavado.

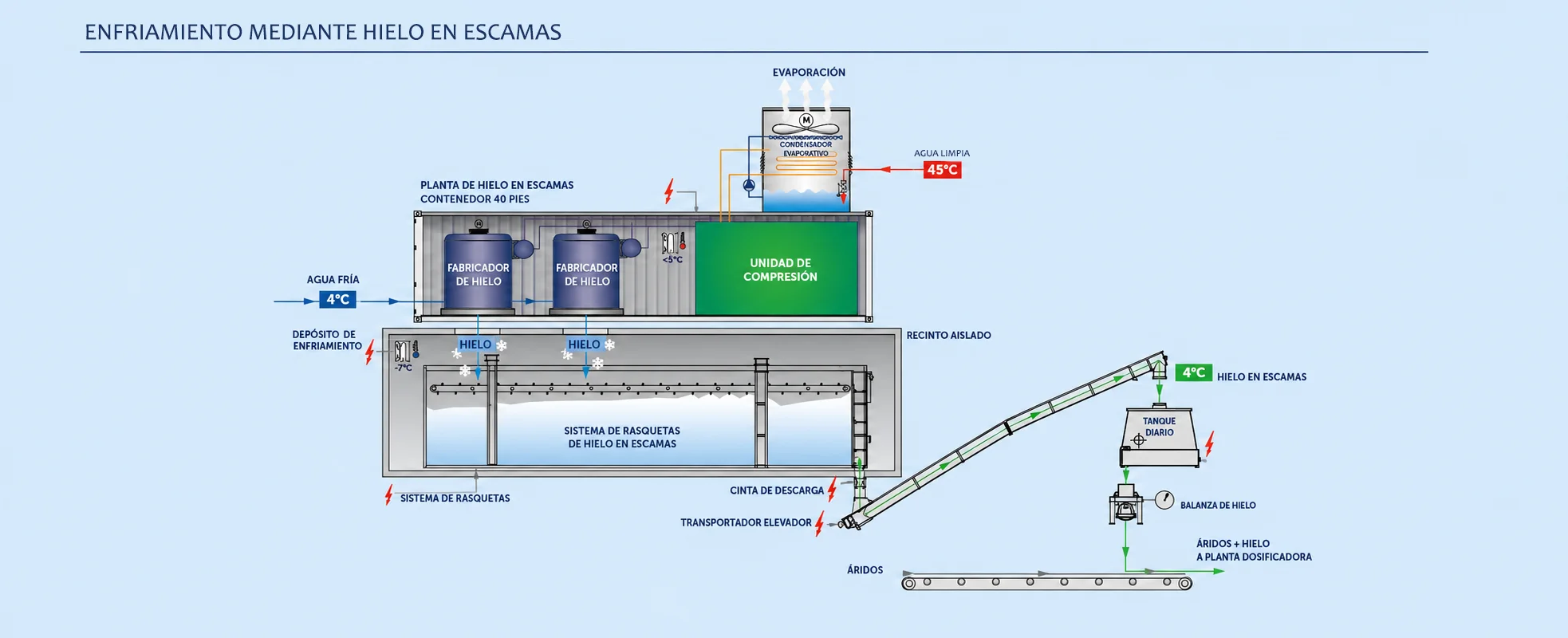

4. Plantas de Hielo en Escamas (Flake Ice)
Para alcanzar las temperaturas más bajas posibles, reemplazamos el agua de la mezcla por hielo en escamas dosificado directamente.
- El Proceso: Producimos hielo subenfriado y seco, almacenado en tolvas profundas y dosificado con precisión milimétrica mediante sistemas de pesaje automatizados.
- Impacto Técnico: Su poder de enfriamiento radica en la energía de conversión: al reemplazar solo 7.5 kg/m³ de agua por nuestro hielo, la temperatura del hormigón desciende 1 °C.

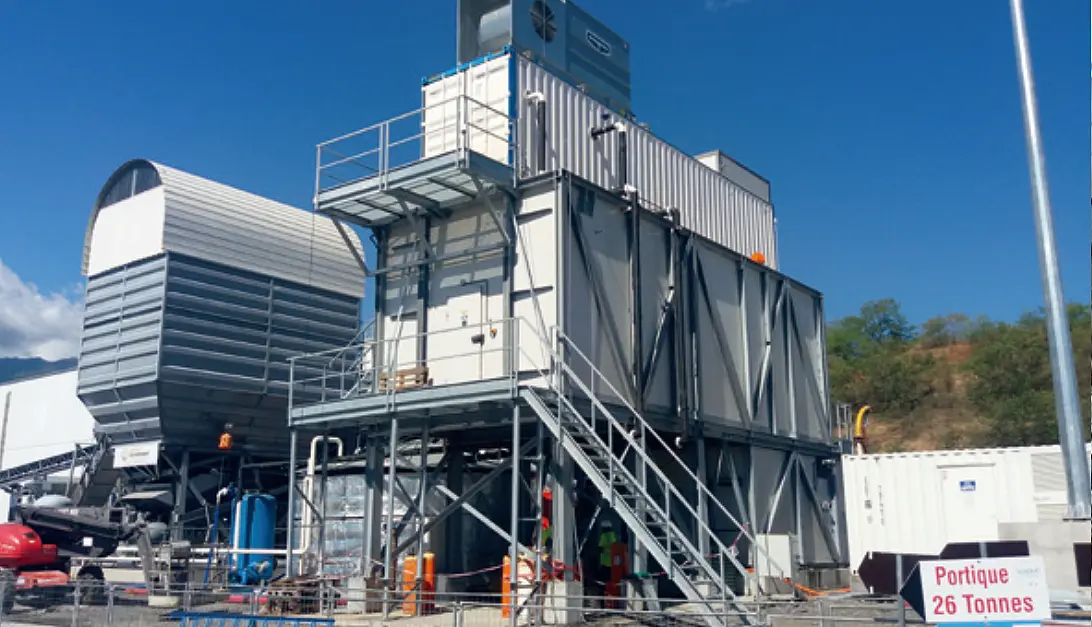

Generación de Hielo
Generadores verticales de hielo en escamas secas y subenfriadas a -5 °C.

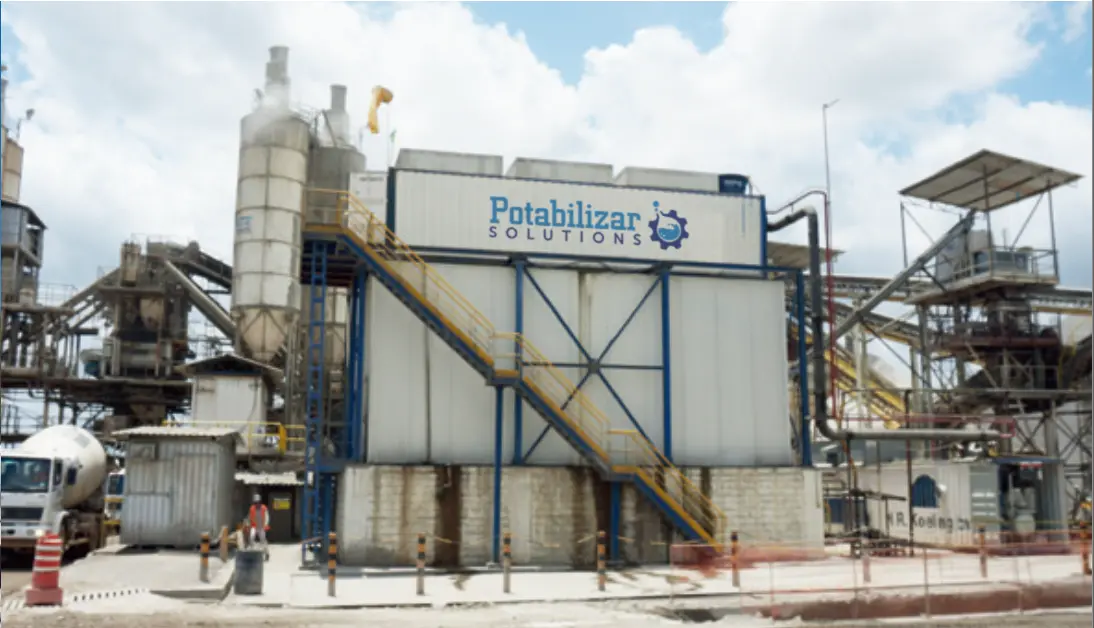

Almacén de Hielo
Depósito aislado con sistema de rastrillo y distribución por tornillo sin fin.
Dosificación de Hielo
Pesaje y descarga neumática directa en el camión mezclador o tolva.
5. Enfriamiento de Arena con Aire Frío
Paralelamente a los agregados gruesos, enfriar la arena tiene un impacto crítico debido a que representa hasta el 45% de la mezcla. Una disminución de 3 °C en la temperatura de la arena equivale a una reducción de 1 °C en la mezcla fresca final. Para ello, se utilizan tambores rotatorios inyectados con aire frío o sopladores en lechos fluidizados.

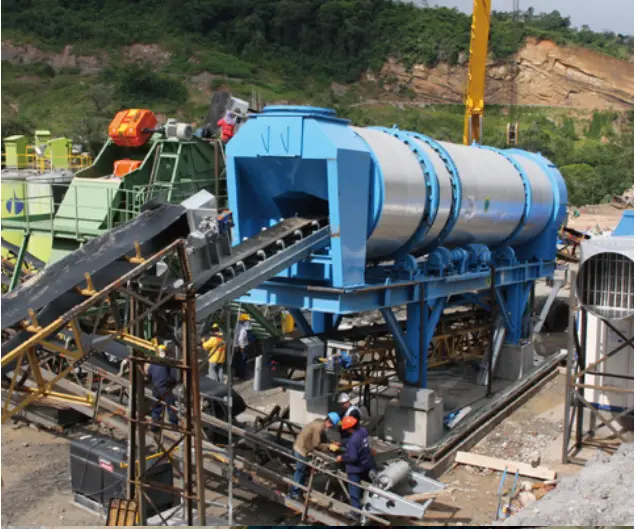

Línea de Enfriamiento
Inyección forzada de aire seco subenfriado en tolvas de almacenamiento de arena.

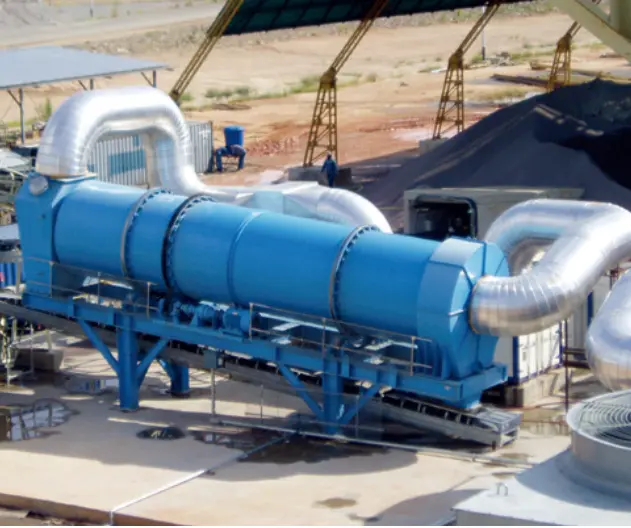

Sopladores e inyectores
Unidades climatizadoras dedicadas para mantener el aire de inyección a baja temperatura.

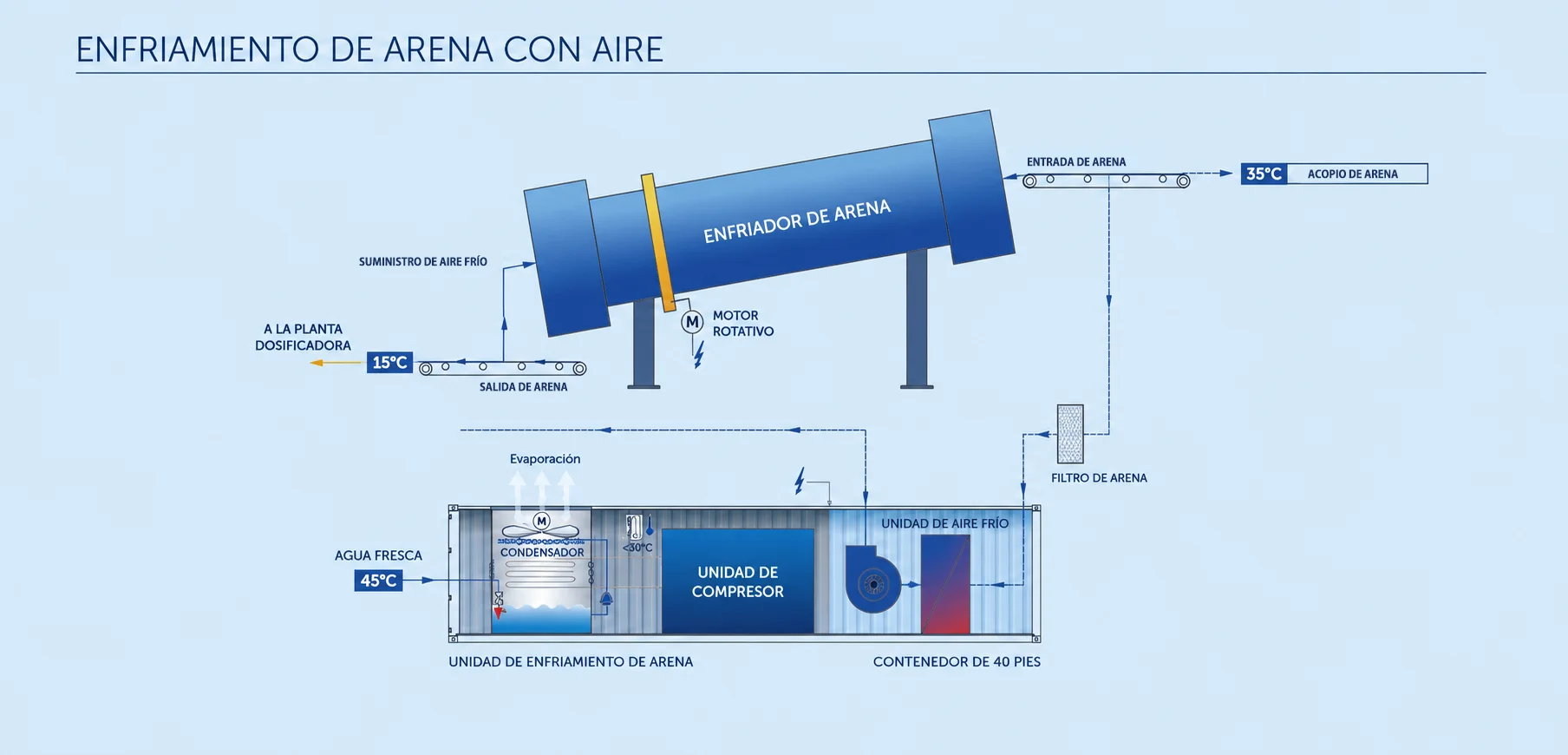

Esquema de lecho de arena
Circuito de enfriamiento continuo de arena fina previo a la dosificación final.
Aplicaciones complementarias en obra civil, túneles y minería
El control térmico de fluidos y de aire no se limita a las plantas hormigoneras. Potabilizar Solutions diseña y monta sistemas termomecánicos especiales para proyectos subterráneos y de minería de gran envergadura:
Climatización de túneles
Inyección de aire limpio filtrado y control de temperatura en frentes de excavación profunda para asegurar condiciones operativas seguras.
Enfriamiento de roca y galerías
Circuitos hidráulicos de agua helada a alta presión para contrarrestar el gradiente geotérmico en galerías mineras profundas.
Funcionamiento de Sistemas de Enfriamiento de Áridos
En el siguiente video técnico se explica detalladamente cómo funcionan las metodologías de enfriamiento de agregados y hormigón, y el impacto de los chillers industriales en el control térmico de grandes obras civiles:
Explicación técnica: Enfriamiento de áridos con Chiller
Proyectando el Futuro: La Maquinización de Aña Cuá en Yacyretá
Toda esta vasta experiencia en megaproyectos no es solo un registro de nuestro pasado, sino la base de nuestra proyección futura. Actualmente, la Represa Hidroeléctrica Yacyretá (la central hidroeléctrica más grande de Argentina) está llevando a cabo una de las expansiones de ingeniería más importantes de la región: la maquinización del brazo Aña Cuá.
Este proyecto histórico consiste en aprovechar el "caudal ecológico" del vertedero Aña Cuá mediante la construcción de una nueva central equipada con tres turbinas tipo Kaplan. Esta obra maestra de la ingeniería aportará 270 megavatios de potencia instalada al sistema, incrementando la capacidad de generación de la represa en un 10 % y generando ingresos adicionales millonarios para el complejo binacional.
La Solución de Potabilizar Solutions para Yacyretá
La magnitud de las obras civiles para emplazar esta nueva casa de máquinas y las tres nuevas turbinas en el lecho del río requiere vertidos de hormigón masivo bajo estrictas normativas de seguridad estructural.
Desde Potabilizar Solutions, estamos proyectando la integración de nuestras tecnologías de enfriamiento de áridos por aire y plantas modulares de hielo en escamas específicamente para las plantas hormigoneras de la obra de Aña Cuá. Proveer soluciones de fluidos de alto rendimiento para controlar la temperatura del concreto en este megaproyecto asegura que la nueva infraestructura evite fallas por estrés térmico y garantice su vida útil operativa para las próximas décadas.
Al igual que Yacyretá es el emblema de la generación energética sustentable en el Cono Sur, en Potabilizar Solutions somos el aliado estratégico para asegurar que los cimientos de ese futuro se construyan con la mayor excelencia técnica mundial.
